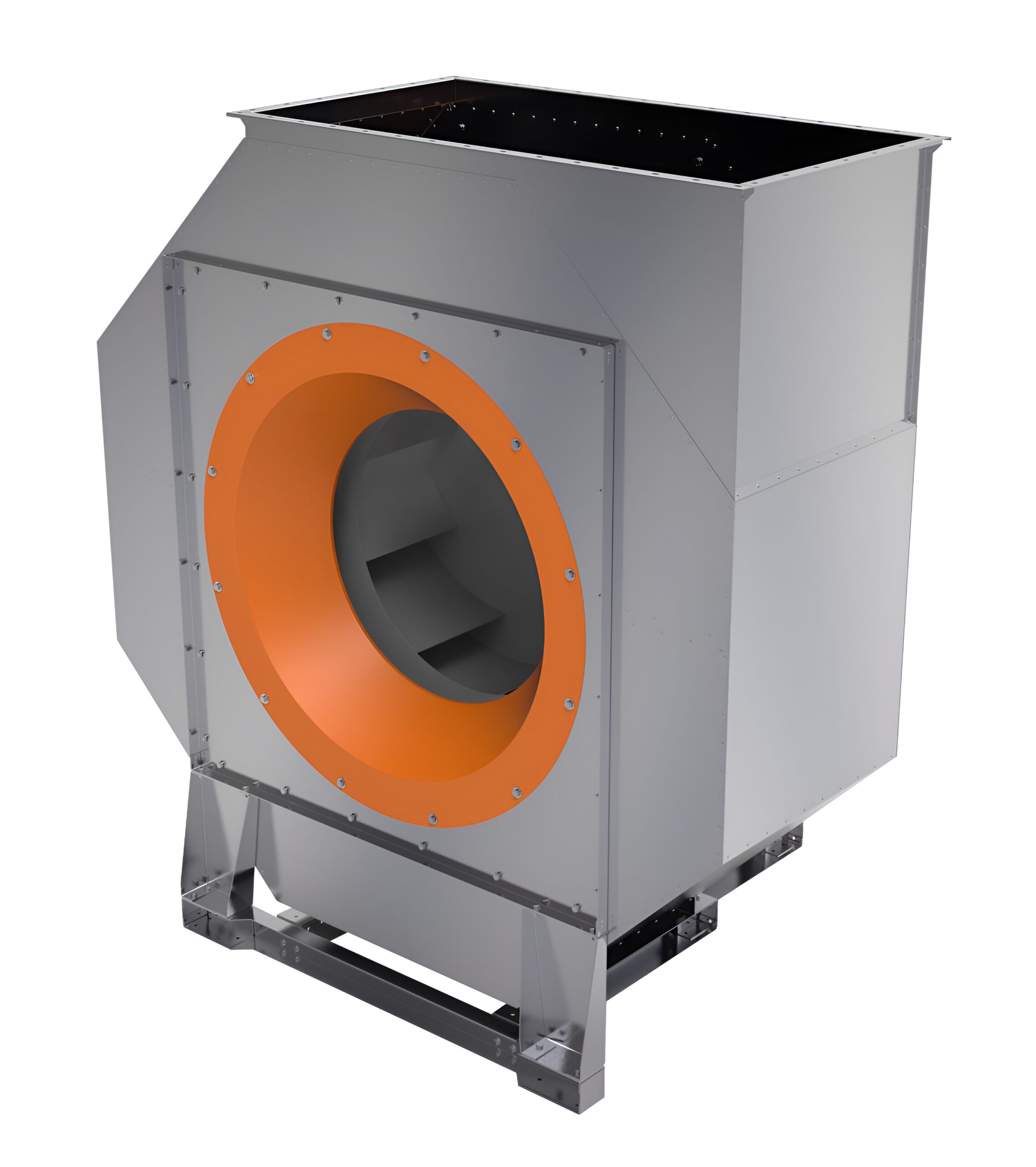

Вентилятор радиальный VPD
Назначение:
Общеобменные радиальные вентиляторы VERTRO VPD одностороннего всасывания предназначены для перемещения газовых сред в системах приточно-вытяжной вентиляции.
Ключевые особенности:
- 12 типоразмеров с расходом воздуха от 600 до 90 000 м3/ч.
- Статическое давление до 2100 Па.
- Высокая коррозионная стойкость применяемой оцинкованной стали за счет применения металла, прошедшего оцинкование непосредственно на сталелитейном предприятии.
- Уникальный трубный силовой каркас корпуса, обеспечивающий высокую прочность и жесткость радиального вентилятора.
- Высокая надежность конструкции: соединение всех элементов без использования электродуговой сварки – отсутствие изломов сварных швов в результате вибраций, температурных перепадов и т.д.
- Возможность присоединения на входе радиального вентилятора VPD как круглого, так и квадратного воздуховода.
Состав вентилятора:
- свободное рабочее колесо с загнутыми назад лопатками,
- тороидальный входной патрубок (коллектор),
- восьмигранный корпус,
- электродвигатель.
Климатическое исполнение
Для размещения по категории У1, УХЛ1 и Т1 требуется применение: – Кожуха двигателя DTK (опция) – Клапана защитного PRT (опция) при необходимости.
Вариант исполнения
Взрывозащищенный.
Вариант специсполнения
Коррозионностойкий и кислотостойкий.
Маркировка
VPD – 35А – 0,25 х 15 EX.C AC R 45 T
VPD – тип вентилятора
35 – диаметр рабочего колеса, см
А – индекс аэродинамической мощности (А, В и С)
0,25 – мощность электродвигателя, кВт
15 – число оборотов двигателя, уменьшенное в 100 раз, об/мин
EX – тип исполнения (EX – взрывозащищенный)
C – маркировка взрывозащиты в зависимости от подгруппы газов (B – IIB, С – IIC)
AC – тип специсполнения (KR – коррозионностойкий, AC – кислостойкий, HT – теплостойкий)
R – направление вращения рабочего колеса (L – левое, R – правое)
45 – угол установки корпуса
T – тип климатического исполнения (У, УХЛ, Т)
Углы поворота
Размеры и масса VPD
0 Мб
Типоразмер | Обозначение | d, мм | A, мм | B, мм | В1, мм | В2, мм | H, мм | h, мм | a, мм | b, мм | k, мм | k1, мм | D1, мм | d1, мм | N, шт | Мощность кВт | Масса, кг |
35 | VPD-35A-0,25х15 | 355 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 0,25 | 42 |
35 | VPD-35В-0,37х15 | 355 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 0,37 | 43 |
35 | VPD-35А-2,2х30 | 355 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 2,2 | 51 |
35 | VPD-35B-3х30 | 355 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 3 | 55 |
40 | VPD-40A-0,55х15 | 400 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 0,55 | 45 |
40 | VPD-40B-0,55х15 | 400 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 0,55 | 46 |
40 | VPD-40A-3х30 | 400 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 3 | 54 |
40 | VPD-40B-4х30 | 400 | 710 | 673 | 165 | 519 | 822 | 407 | 300 | 244 | 376 | 174 | 430 | M6 | 8 | 4 | 61 |
45 | VPD-45A-0,75х15 | 450 | 820 | 761 | 180 | 570 | 922 | 457 | 350 | 302 | 434 | 200 | 490 | M6 | 8 | 0,75 | 55 |
45 | VPD-45B-1,1х15 | 450 | 820 | 761 | 180 | 570 | 922 | 457 | 350 | 302 | 434 | 200 | 490 | M6 | 8 | 1,1 | 61 |
45 | VPD-45A-7,5х30 | 450 | 820 | 761 | 180 | 570 | 922 | 457 | 350 | 302 | 434 | 200 | 490 | M6 | 8 | 7,5 | 87 |
45 | VPD-45B-7,5х30 | 450 | 820 | 761 | 180 | 570 | 922 | 457 | 350 | 302 | 434 | 200 | 490 | M6 | 8 | 7,5 | 90 |
50 | VPD-50A-1,1х15 | 500 | 920 | 811 | 179 | 582 | 1022 | 507 | 385 | 307 | 474 | 242 | 490 | M6 | 8 | 1,1 | 76 |
50 | VPD-50B-1,5х15 | 500 | 920 | 811 | 179 | 582 | 1022 | 507 | 385 | 307 | 474 | 242 | 490 | M6 | 8 | 1,5 | 80 |
56 | VPD-56A-0,75х10 | 560 | 1020 | 901 | 208 | 683 | 1135 | 570 | 450 | 362 | 550 | 262 | 660 | M8 | 8 | 0,75 | 90 |
56 | VPD-56B-1,1х10 | 560 | 1020 | 901 | 208 | 683 | 1135 | 570 | 450 | 362 | 550 | 262 | 660 | M8 | 8 | 1,1 | 95 |
56 | VPD-56A-2,2х15 | 560 | 1020 | 901 | 208 | 683 | 1135 | 570 | 450 | 362 | 550 | 262 | 660 | M8 | 8 | 2,2 | 97 |
56 | VPD-56B-2,2х15 | 560 | 1020 | 901 | 208 | 683 | 1135 | 570 | 450 | 362 | 550 | 262 | 660 | M8 | 8 | 2,2 | 99 |
63 | VPD-63A-1,1х10 | 630 | 1120 | 1014 | 240 | 771 | 1235 | 620 | 510 | 405 | 626 | 296 | 660 | M8 | 8 | 1,1 | 121 |
63 | VPD-63B-1,5х10 | 630 | 1120 | 1014 | 240 | 771 | 1235 | 620 | 510 | 405 | 626 | 296 | 660 | M8 | 8 | 1,5 | 125 |
63 | VPD-63A-4х15 | 630 | 1120 | 1014 | 240 | 771 | 1235 | 620 | 510 | 405 | 626 | 296 | 660 | M8 | 8 | 4 | 135 |
63 | VPD-63B-5,5х15 | 630 | 1120 | 1014 | 240 | 771 | 1235 | 620 | 510 | 405 | 626 | 296 | 660 | M8 | 8 | 5,5 | 144 |
71 | VPD-71A-2,2х10 | 710 | 1220 | 1087 | 275 | 845 | 1341 | 676 | 575 | 472 | 670 | 330 | 660 | M8 | 8 | 2,2 | 155 |
71 | VPD-71B-3х10 | 710 | 1220 | 1087 | 275 | 845 | 1341 | 676 | 575 | 472 | 670 | 330 | 660 | M8 | 8 | 3 | 168 |
71 | VPD-71A-7,5х15 | 710 | 1220 | 1087 | 275 | 845 | 1341 | 676 | 575 | 472 | 670 | 330 | 660 | M8 | 8 | 7,5 | 181 |
71 | VPD-71B-11х15 | 710 | 1220 | 1087 | 275 | 845 | 1341 | 676 | 575 | 472 | 670 | 330 | 660 | M8 | 8 | 11 | 195 |
80 | VPD-80B-2,2х7,5 | 800 | 1424 | 1175 | 305 | 932 | 1542 | 776 | 670 | 505 | 760 | 420 | 850 | M8 | 8 | 2,2 | 220 |
80 | VPD-80A-4х10 | 800 | 1424 | 1175 | 305 | 932 | 1542 | 776 | 670 | 505 | 760 | 420 | 850 | M8 | 8 | 4 | 229 |
80 | VPD-80B-5,5х10 | 800 | 1424 | 1175 | 305 | 932 | 1542 | 776 | 670 | 505 | 760 | 420 | 850 | M8 | 8 | 5,5 | 242 |
80 | VPD-80A-15х15 | 800 | 1424 | 1175 | 305 | 932 | 1542 | 776 | 670 | 505 | 760 | 420 | 850 | M8 | 8 | 15 | 285 |
80 | VPD-80B-18,5х15 | 800 | 1424 | 1175 | 305 | 932 | 1542 | 776 | 670 | 505 | 760 | 420 | 850 | M8 | 8 | 18,5 | 303 |
90 | VPD-90A-3х7,5 | 900 | 1624 | 1435 | 354 | 1068 | 1768 | 901 | 760 | 528 | 870 | 420 | 850 | M8 | 8 | 3 | 282 |
90 | VPD-90B-4х7,5 | 900 | 1624 | 1435 | 354 | 1068 | 1768 | 901 | 760 | 528 | 870 | 420 | 850 | M8 | 8 | 4 | 302 |
90 | VPD-90A-7,5х10 | 900 | 1624 | 1435 | 354 | 1068 | 1768 | 901 | 760 | 528 | 870 | 420 | 850 | M8 | 8 | 7,5 | 324 |
90 | VPD-90B-11х10 | 900 | 1624 | 1435 | 354 | 1068 | 1768 | 901 | 760 | 528 | 870 | 420 | 850 | M8 | 8 | 11 | 357 |
100 | VPD-100A-5,5х7,5 | 1000 | 1824 | 1461 | 332 | 1093 | 1968 | 1001 | 850 | 567 | 940 | 504 | 1040 | M10 | 8 | 5,5 | 375 |
100 | VPD-100B-7,5х7,5 | 1000 | 1824 | 1461 | 332 | 1093 | 1968 | 1001 | 850 | 567 | 940 | 504 | 1040 | M10 | 8 | 7,5 | 390 |
100 | VPD-100A-15х10 | 1000 | 1824 | 1461 | 332 | 1093 | 1968 | 1001 | 850 | 567 | 940 | 504 | 1040 | M10 | 8 | 15 | 420 |
100 | VPD-100B-18,5х10 | 1000 | 1824 | 1461 | 332 | 1093 | 1968 | 1001 | 850 | 567 | 940 | 504 | 1040 | M10 | 8 | 18,5 | 445 |
112 | VPD-112A-11х7,5 | 1120 | 2059 | 1795 | 445 | 1397 | 2207 | 1122 | 1000 | 720 | 1040 | 590 | 1040 | M10 | 8 | 11 | 570 |
112 | VPD-112B-15х7,5 | 1120 | 2059 | 1795 | 445 | 1397 | 2207 | 1122 | 1000 | 720 | 1040 | 590 | 1040 | M10 | 8 | 15 | 610 |
112 | VPD-112A-22х10 | 1120 | 2059 | 1795 | 445 | 1397 | 2207 | 1122 | 1000 | 720 | 1040 | 590 | 1040 | M10 | 8 | 22 | 620 |
112 | VPD-112B-30х10 | 1120 | 2059 | 1795 | 445 | 1397 | 2207 | 1122 | 1000 | 720 | 1040 | 590 | 1040 | M10 | 8 | 30 | 670 |
125 | VPD-125A-15х7,5 | 1250 | 2224 | 1878 | 475 | 1480 | 2371 | 1205 | 1100 | 779 | 1100 | 650 | 1310 | M10 | 12 | 15 | 659 |
125 | VPD-125B-22х7,5 | 1250 | 2224 | 1878 | 475 | 1480 | 2371 | 1205 | 1100 | 779 | 1100 | 650 | 1310 | M10 | 12 | 22 | 725 |
125 | VPD-125A-37х10 | 1250 | 2224 | 1878 | 475 | 1480 | 2371 | 1205 | 1100 | 779 | 1100 | 650 | 1310 | M10 | 12 | 37 | 813 |
125 | VPD-125B-55х10 | 1250 | 2224 | 1878 | 475 | 1480 | 2371 | 1205 | 1100 | 779 | 1100 | 650 | 1310 | M10 | 12 | 55 | 990 |
