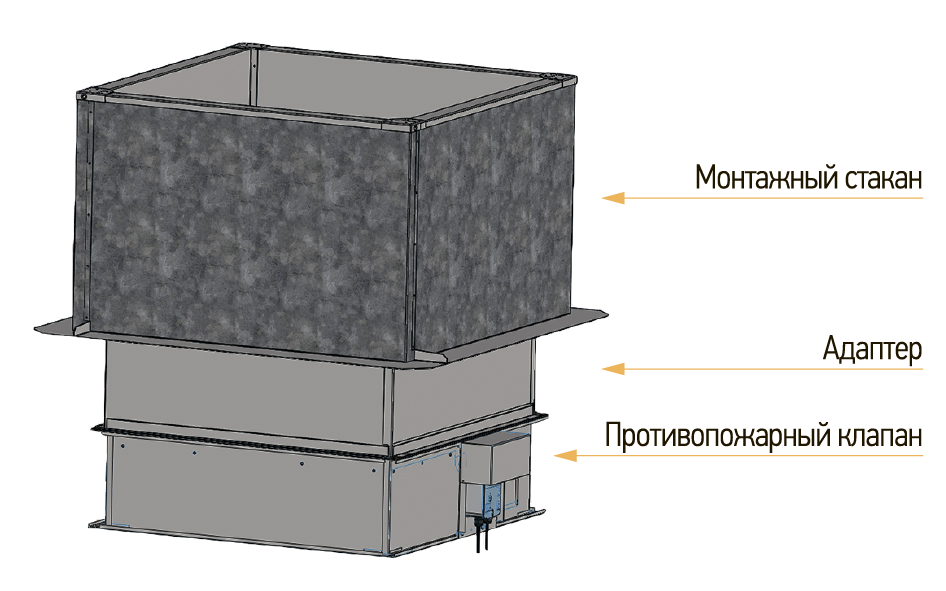

Адаптер SKV для крепления противопожарных клапанов

Назначение:

Предназначены для монтажа крышных вентиляторов дымоудаления на кровле зданий, а также крышных осевых вентиляторов подпора.

Ключевые особенности:

  • Изготавливаются в 12 типоразмерах;
  • В типоразмерах 1120-1250 установлены стенки-распорки для более высокой устойчивости конструкции;
  • Стакан монтажный утепленный SMV-U применяется для предотвращения образования конденсата на внутренних стенках стакана из-за перепада температур наружного воздуха и температуры воздуха в помещении;
  • Вариант специсполнения – коррозионностойкий и кислотостойкий.
  • Описание
  • Размер и вес
  • Revit

Маркировка

SKV – 710 – KR
SKV — Тип адаптера
710 — Типоразмер
KR — Тип специсполнения (КR – коррозионностойкий, AC – кислотостойкий)

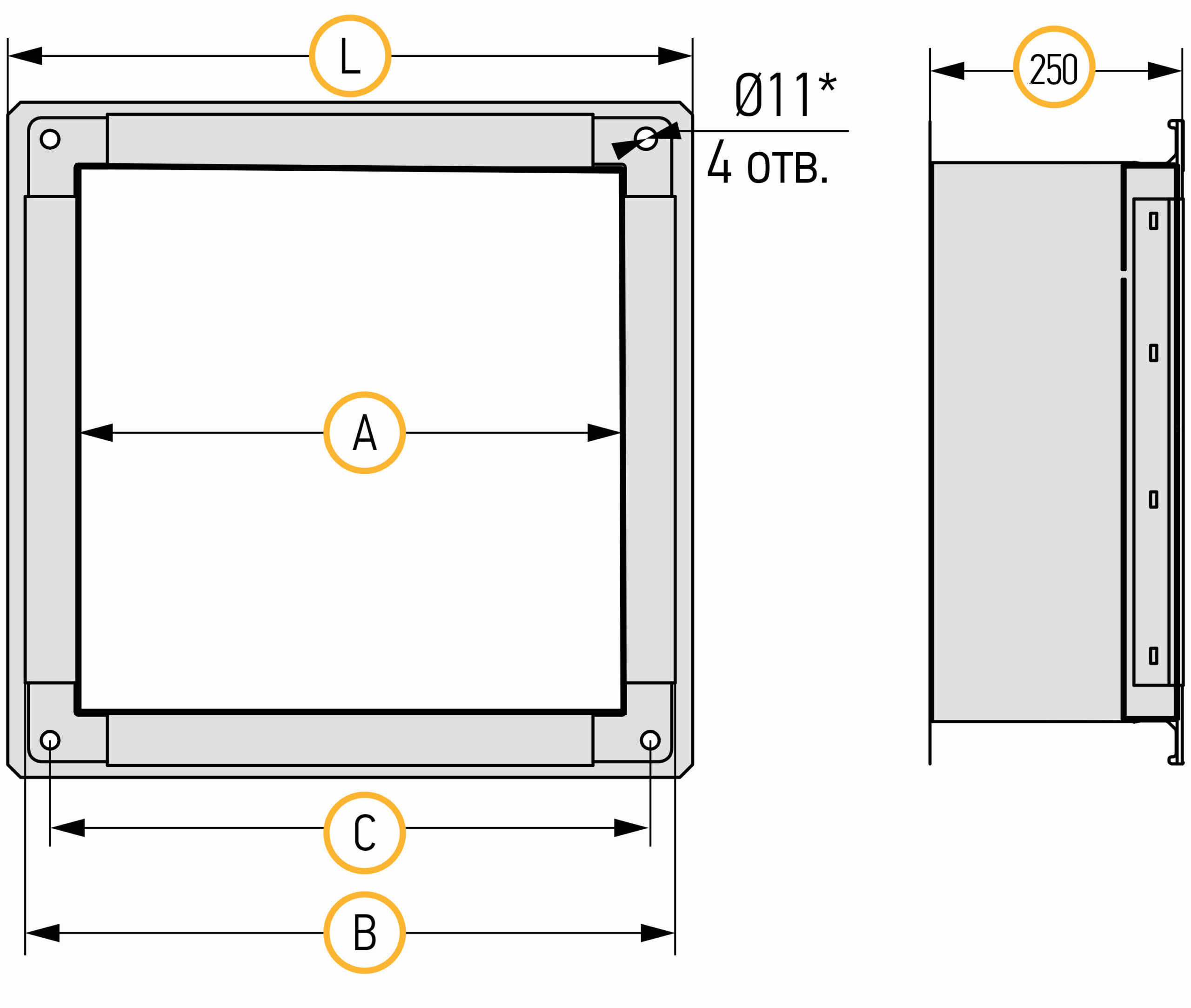

Размеры и вес

0 Мб



Тип адаптера А, мм В, мм C , мм L , мм Масса , кг Тип монтажного стакана
SKV-355 450 510 480 526 6 SMV-355, SMV-U-355
SKV-400 500 560 530 576 6,5 SMV-400, SMV-U-400
SKV-450 550 610 580 626 7,2 SMV-450, SMV-U-450
SKV-500 650 710 680 726 8,3 SMV-500, SMV-U-500
SKV-560 800 860 830 876 10,1 SMV-560, SMV-U-560
SKV-630 900 960 930 976 11,3 SMV-630, SMV-U-630
SKV-710 950 1010 980 1026 11,9 SMV-710, SMV-U-710
SKV-800 1100 1160 1130 1176 18,5 SMV-800, SMV-U-800
SKV-900 1250 1310 1280 1326 21,2 SMV-900, SMV-U-900
SKV-1000 1450 1510 1480 1526 24,1 SMV-1000, SMV-U-1000
SKV-1120 1650 1710 1680 1726 27,3 SMV-1120, SMV-U-1120
SKV-1250 1850 1910 1880 1926 30,5 SMV-1250, SMV-U-1250



Тип монтажного стакана Тип адаптера Наименование противопожарного клапана
SMV-355, SMV-U-355 SKV-355 KZO-1-…-450х450-Z-S…-X
SMV-400, SMV-U-400 SKV-400 KZO-1-…-500х500-Z-S…-X
SMV-450, SMV-U-450 SKV-450 KZO-1-…-550х550-Z-S…-X
SMV-500, SMV-U-500 SKV-500 KZO-1-…-650х650-Z-S…-X
SMV-560, SMV-U-560 SKV-560 KZO-1-…-800х800-Z-S…-X
SMV-630, SMV-U-630 SKV-630 KZO-1-…-900х900-Z-S…-X
SMV-710, SMV-U-710 SKV-710 KZO-1-…-950х950-Z-S…-X
SMV-800, SMV-U-800 SKV-800 KZO-1-…-1100х1100-Z-S…-X (кассет.)
SMV-900, SMV-U-900 SKV-900 KZO-1-…-1250х1250-Z-S…-X (кассет.)
SMV-1000, SMV-U-1000 SKV-1000 KZO-1-…-1450х1450-Z-S…-X (кассет.)
SMV-1120, SMV-U-1120 SKV-1120 KZO-1-…-1650х1650-Z-S…-X (кассет.)
SMV-1250, SMV-U-1250 SKV-1250 KZO-1-…-1850х1850-Z-S…-X (кассет.)
