Приточно-вытяжные установки AVM, AVMD

Производительность: до 21000 м3

  • 19 типоразмеров производительностью от 900 до 21 000 м3 / ч;
  • Центральные кондиционеры AVM производятся только в одноэтажном исполнении, AVMD — в одноэтажном и двухэтажном исполнениях;
  • Каркас из алюминиевого профиля и сэндвич-панелей толщиной 25 мм;
  • Высота опор основания 100 мм;
  • Облегченная конструкция, максимально оптимизированная по габаритам (общая высота кондиционера не превышает 2 м);
  • Резиновый уплотнитель, встроенный в алюминиевый профиль, обеспечивает высокую герметичность конструкции со стороны съемных панелей и в месте соединения отдельных секций друг с другом;
  • Доступны крышное, подвесное, МЕД и гигиеническое исполнения.
  • График подбора
  • Типоразмеры
  • Секции
  • Исполнения
  • Опции
  • Монтаж
  • Документация
  • Revit
  • Видео

График быстрого подбора типоразмера AVM, AVMD (м3/ч)







Типоразмеры приточно-вытяжных установок AVM, AVMD (мм)

  • Все размеры приведены в миллиметрах (мм).
  • Внешние размеры указаны без учета патрубков теплообменников нагревателей и охладителей,
    максимальный вылет патрубков 150 мм.
  • Максимальная длина одиночной секции или моноблока 1500 мм.
AVM 5000  AVM 6000 AVM 7000 AVM 9000 AVM 12000 AVM 15000 AVM 18000 AVM 21000
0,37 м² 0,38 м² 0,51 м² 0,66 м² 0,83 м² 1,02 м² 1,24 м² 1,47 м²

  • Все размеры приведены в миллиметрах (мм).
  • Внешние размеры указаны без учета патрубков теплообменников нагревателей и охладителей, максимальный вылет патрубков 150 мм.
  • Максимальная длина одиночной секции или моноблока 1500 мм.
  • В двухэтажном исполнении AVMD верхняя сэндвич-панель секции 1‑го этажа является полом секции 2‑го этажа.



AVMD 1500 AVMD 2500 AVMD 3000 AVMD 3500 AVMD 4000 AVMD 4500 AVMD 5500 AVMD 7500 AVMD 9500 AVMD 13500 AVMD 18500
0,16 м² 0,22 м² 0,25 м² 0,3 м² 0,33 м² 0,37 м² 0,47 м² 0,57 м² 0,74 м² 1,01 м² 1,31 м²

Функциональные секции приточно-вытяжных установок AVM, AVMD

Вентилятор

    • Предназначен для создания воздушного потока и перемещения
      воздуха по системам вентиляции;
    • Низкое энергопотребление за счет рабочего колеса с назад загнутыми
      лопатками, установленного на валу электродвигателя;
    • Высокая эксплуатационная надежность благодаря встроенной защите
      электродвигателя от перегрева;
    • Вентблок установлен в секции на резиновых виброизоляторах.

Вентилятор с резервным двигателем

    • Предназначен для создания воздушного потока и перемещения
      воздуха по системам вентиляции;
    • Рабочее колесо установлено на валу резервного электродвигателя;
    • Соединение электродвигателей через клиноременную передачу
      позволяет оперативно восстановить работоспособность системы
      в случае выхода из строя основного электродвигателя;
    • Вентблок установлен в секции на резиновых виброизоляторах.

Водяной нагреватель

    • Предназначен для нагрева воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Патрубки для слива теплоносителя и выпуска воздуха из контура теплообменника.
    • Резьбовое соединение с системой теплоснабжения.

Электрический нагреватель

    • Предназначен для нагрева воздушного потока;
    • Нагревательные элементы трубчатого типа с оребрением, выполненным из стальной гофрированной ленты;
    • Мощность 15, 22,5, 30, 45, 60, 75, 90, 120 кВт;
    • Оснащен двумя термостатами защиты от перегрева: по температуре воздуха и по температуре корпуса.

Водяной охладитель

    • Предназначен для охлаждения воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата,
      образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип хладоносителя – вода или незамерзающие смеси на основе
      пропилен- или этиленгликоля концентрацией до 50%.

Фреоновый охладитель

    • Предназначен для охлаждения воздушного потока;<
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип хладагента – R407C, R410a.

Фильтр

    • Предназначен для очистки воздушного потока от пыли и других твёрдых частиц;
    • Низкое аэродинамическое сопротивление;
    • Высокая пылеёмкость (долгий срок службы);
    • Степень очистки: G3, F5, F7, F9, H11, H12, H13, H14.

Шумоглушитель

    • Предназначен для снижения аэродинамического шума, создаваемого вентилятором в центральных кондиционерах;
    • Эффективное шумопоглощение в широком диапазоне частот;
    • Шумопоглощающий материал – кашированная минеральная вата.

Регулирующая заслонка

    • Предназначена для перекрытия вентиляционного канала и регулирования потока воздуха;
    • Корпус и поворотные лопатки из алюминиевого профиля;
    • Шестерёнчатый привод из термостойкого пластика;
    • Резиновые уплотнители на каждой поворотной лопатке для увеличения герметичности и снижения риска примерзания;
    • Шток квадратного сечения для исключения проскальзывания.

Утепленная заслонка (КВУ)

    • Предназначена для перекрытия вентиляционного канала;
    • Корпус из оцинкованой стали, лопатки из алюминиевого профиля с замковым примыканием;
    • Рычажно-тяговый механизм передачи движения от привода к лопаткам;
    • ТЭНы для подогрева мест соприкосновения лопаток;
    • Клеммная коробка на корпусе для подключения.

Роторный регенератор

    • Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
    • КПД утилизации до 80%;
    • Щёточные уплотнители из войлока минимизируют переток между
      приточным и вытяжным воздухом;
    • Минимальный риск обмерзания.

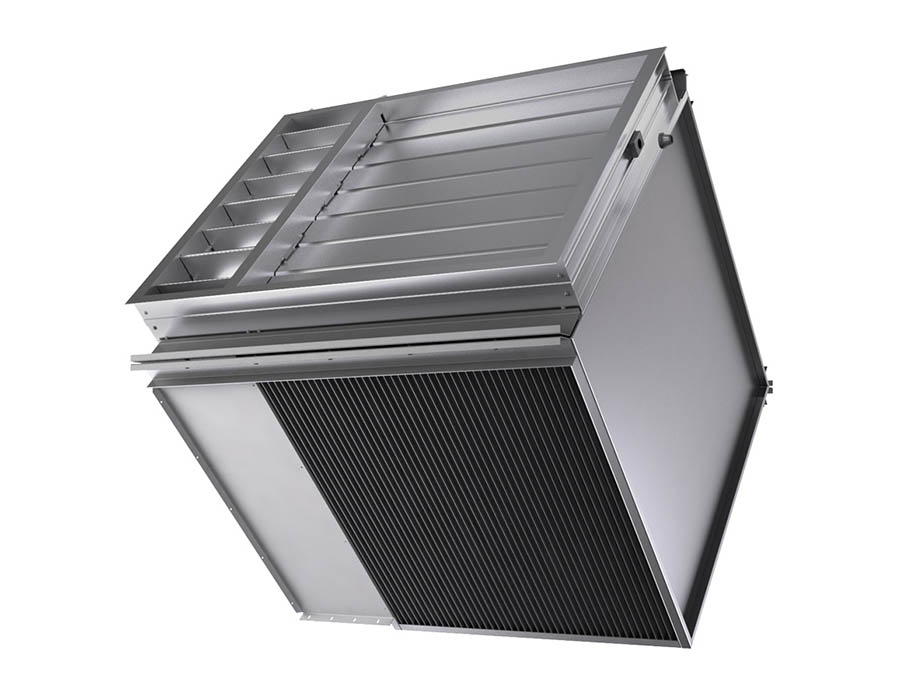

Пластинчатый рекуператор

    • Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
    • КПД утилизации до 60%;
    • Обводной канал на приточной части используется для защиты рекуператора от обмерзания в холодный период года и позволяет избежать нежелательной рекуперации в теплый период года.

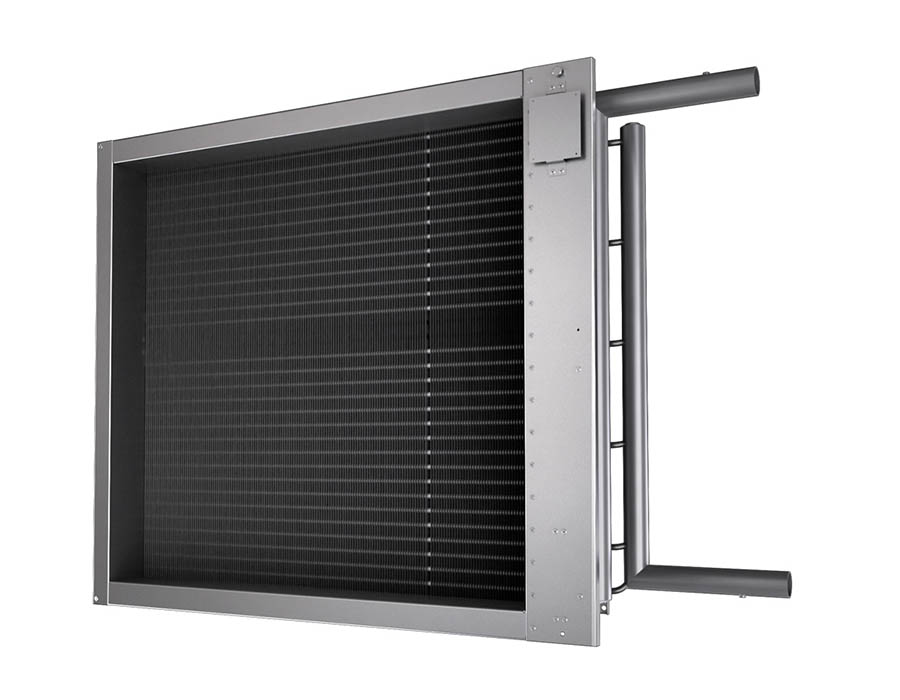

Гликолиевый рекуператор

    • Предназначен для снижения энергозатрат за счёт утилизации тепла вытяжного воздуха;
    •  Отсутствие перетечек между потоками приточного и вытяжного воздуха
    • КПД утилизации до 50%;
    • Эффективный 8‑рядный медно-алюминиевый теплообменник;
    • Вытяжная часть оснащена каплеуловителем с поддоном для сбора и отвода конденсата.
    • Приточная установка может быть отнесена от вытяжной на значительное расстояние.

Варианты исполнения

Крышное исполнение AVM, AVMD

  • Исполнение для установки снаружи помещения;
  • Монтируется крыша, защищающая от попадания осадков и козырек на входном (выходном) отверстии для воздуха.

Подвесное исполнение AVM, AVMD

  • Подвесное исполнение возможно для типоразмеров AVM до 7000 и AVMD до 7500;
  • Реализуется при помощи нескольких профилей (типа монтажной траверсы), с настраиваемой длиной.

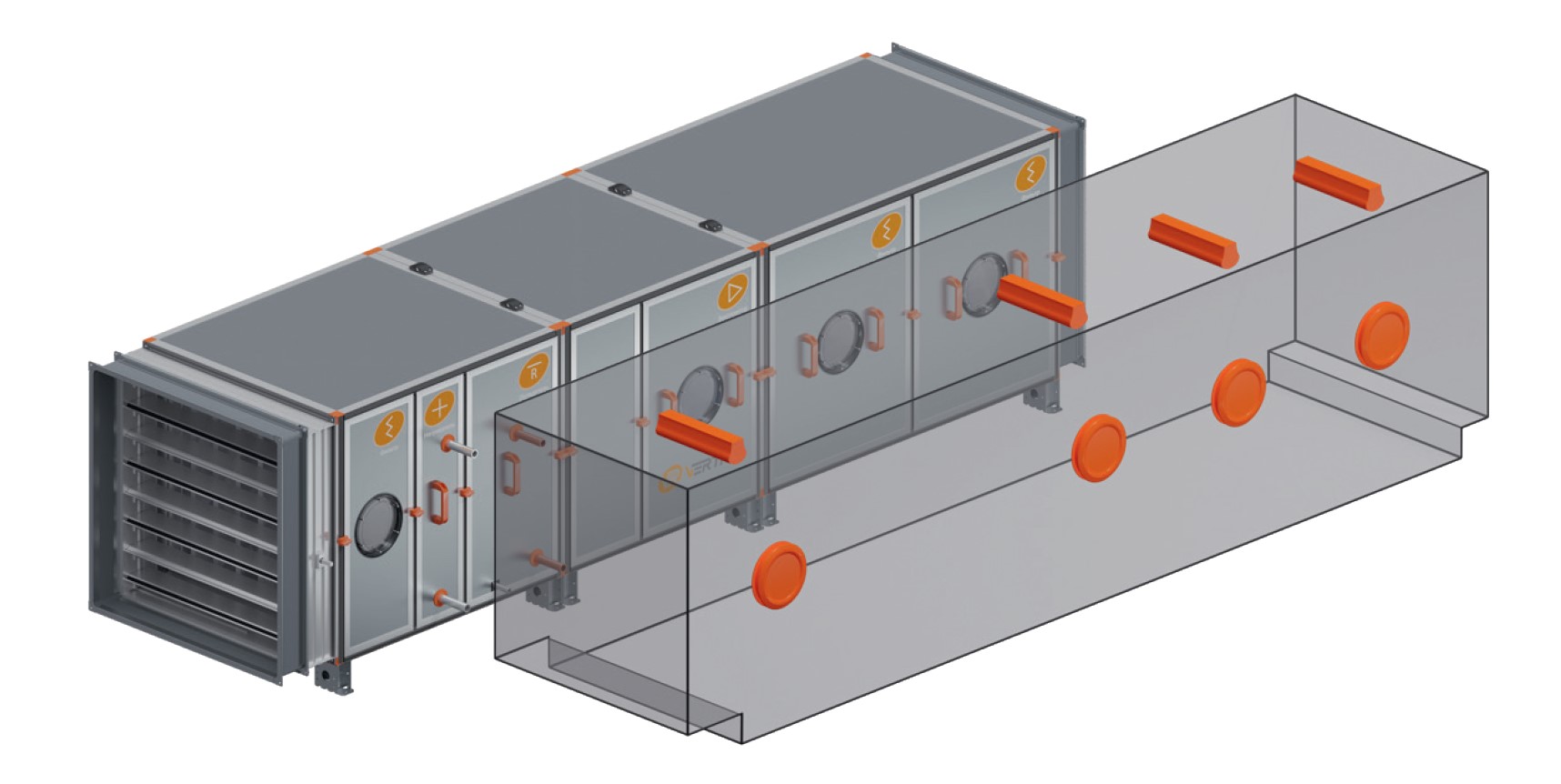

Медицинское исполнение AVM, AVMD

  • Для вентиляции и кондиционирования медицинских зданий и помещений;
  •  Встроенные светильники и смотровые окна в секциях вентиляторов
    и фильтров для визуального контроля работы и загрязнения;
  • Материалы, контактирующие с обрабатываемым воздухом, устойчивы к обработке дезрастворами и гипоаллергенны;
  • Специсполнения: оцинкованное, нержавеющее.

Определение стороны обслуживания центрального кондиционера
