Вентилятор крышный с выбросом вверх VSDV

Назначение:

Общепромышленные крышные вентиляторы предназначены для перемещения газовых сред в системах вытяжной вентиляции.

Ключевые особенности:

  • 12 типоразмеров с расходом воздуха от 700 до 95 000 м³/ч;
  • Статическое давление до 2100 Па;
  • Климатическое исполнение У1, УХЛ1 и Т1 по ГОСТ 15150;
  • Группа механического исполнения М3;
  • Вариант исполнения – взрывозащищенный;
  • Вариант специсполнения – коррозионностойкий, кислотостойкий и теплостойкий.
  • Описание
  • Размер и вес

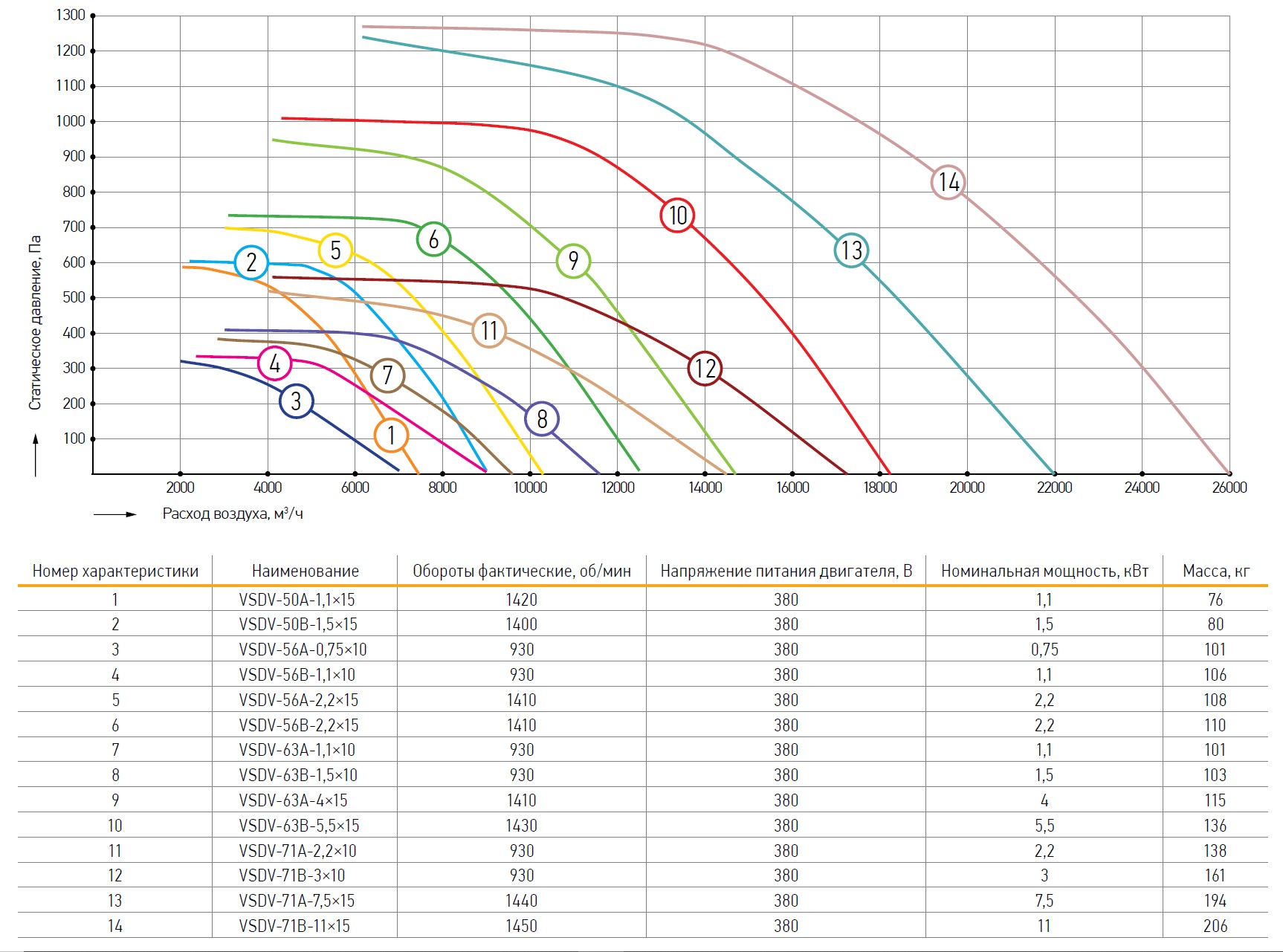

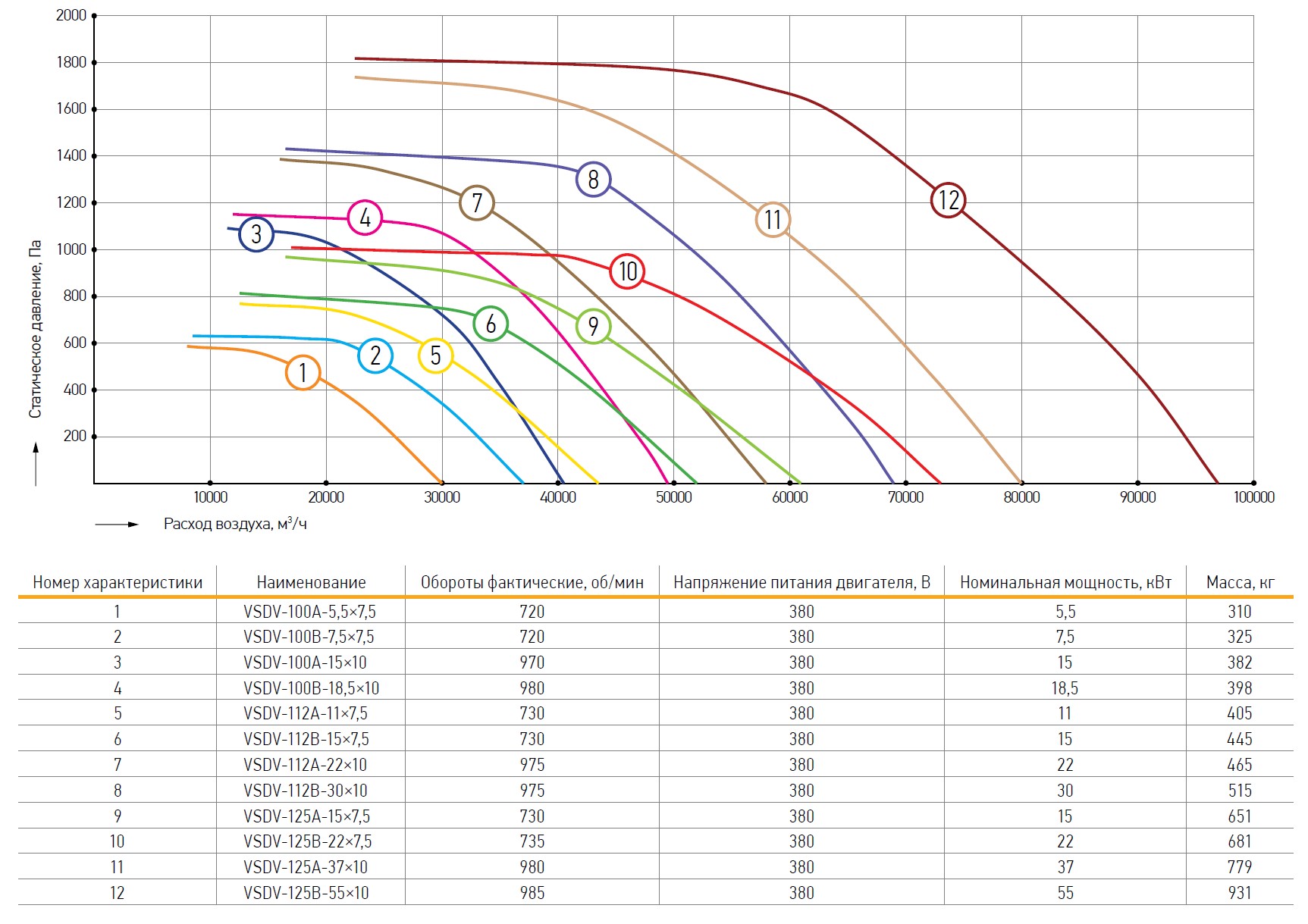

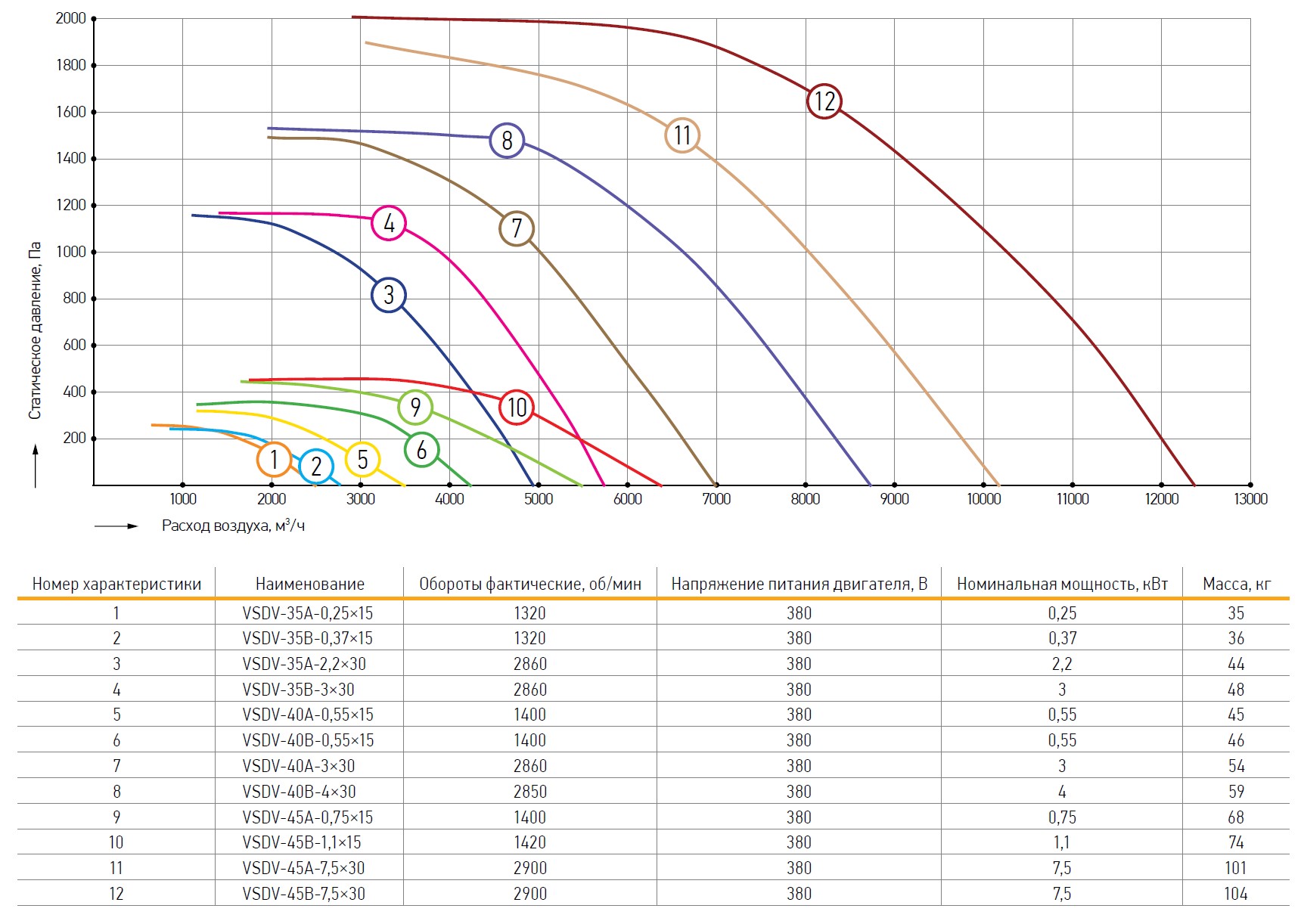

  • Графики
  • Опции
  • Документация
  • Revit

Маркировка

VSDV – 63 B – 5,5 × 15 EX – B KR У1

 VSDV — Тип вентилятора
63 —  Диаметр рабочего колеса, см
B —  Индекс аэродинамической мощности (А, В и С)
5,5 —  Мощность электродвигателя, кВт
15 —  Число оборотов двигателя, уменьшенное в 100 раз, об/мин
EX —  Тип исполнения (EX – взрывозащищенный)
B —  Маркировка взрывозащиты в зависимости от подгруппы газов (B – IIB, С – IIC)
KR —  Тип специсполнения (KR – коррозионностойкий, AC – кислостойкий, HT – теплостойкий)
У1 —  Тип климатического исполнения (У1, УХЛ1, Т1)

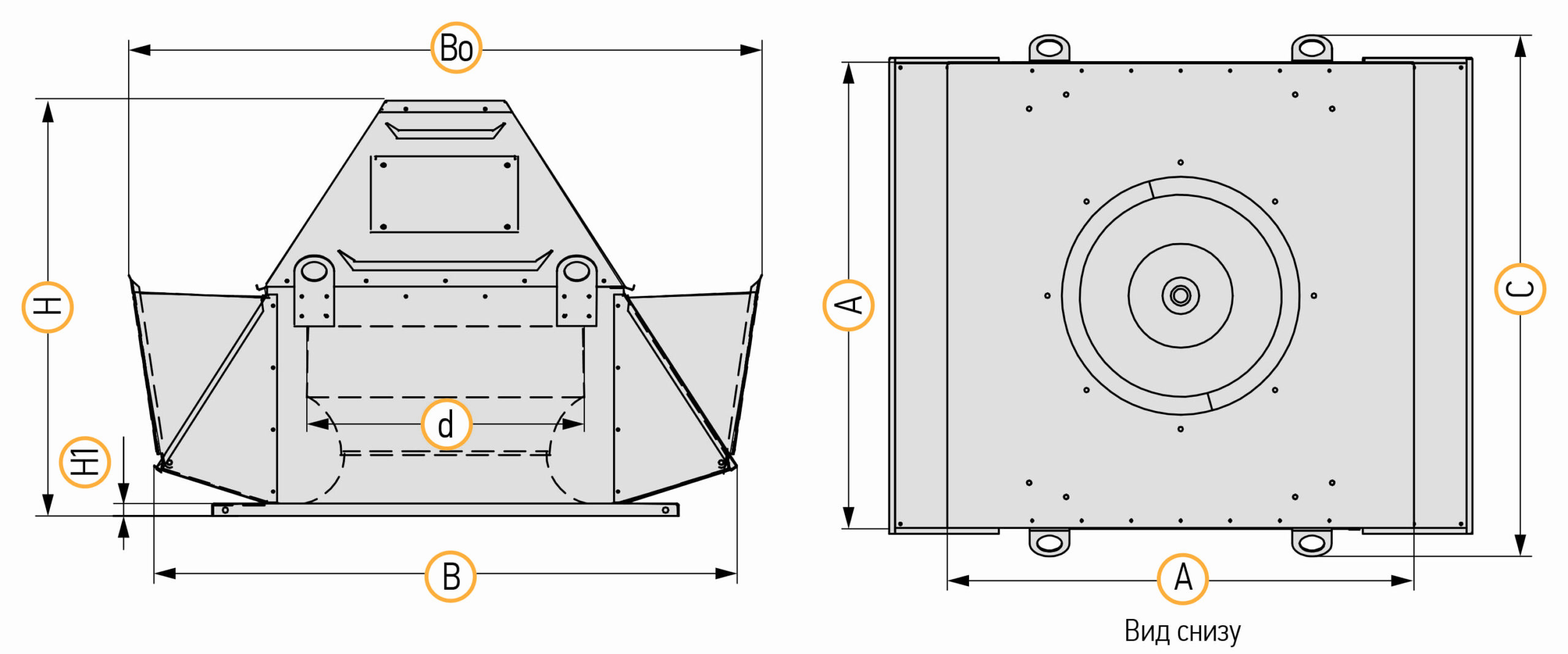

Размеры и масса

0 Мб

Типоразмер Вентилятор d, мм A, мм B, мм Во, мм С, мм H, мм H1, мм Мощность, кВт Масса, кг
35 VSDV-35A-0,25×15 355 596 725 756 638 634 20 0,25 35
35 VSDV-35B-0,37×15 355 596 725 756 638 634 20 0,37 36
35 VSDV-35A-2,2×30 355 596 725 756 638 634 20 2,2 44
35 VSDV-35B-3×30 355 596 725 756 638 634 20 3 48
40 VSDV-40A-0,55×15 400 637 790 832 700 744 20 0,55 45
40 VSDV-40B-0,55×15 400 637 790 832 700 744 20 0,55 46
40 VSDV-40A-3×30 400 637 790 832 700 744 20 3 54
40 VSDV-40B-4×30 400 637 790 832 700 744 20 4 59
45 VSDV-45A-0,75×15 450 665 855 908 723 885 25 0,75 68
45 VSDV-45B-1,1×15 450 665 855 908 723 885 25 1,1 74
45 VSDV-45A-7,5×30 450 665 855 908 723 885 25 7,5 101
45 VSDV-45B-7,5×30 450 665 855 908 723 885 25 7,5 104
50 VSDV-50A-1,1×15 500 794 995 1064 898 694 25 1,1 76
50 VSDV-50B-1,5×15 500 794 995 1064 898 694 25 1,5 80
56 VSDV-56A-0,75×10 560 942 1180 1245 1052 824 25 0,75 101
56 VSDV-56B-1,1×10 560 942 1180 1245 1052 824 25 1,1 106
56 VSDV-56A-2,2×15 560 942 1180 1245 1052 824 25 2,2 108
56 VSDV-56B-2,2×15 560 942 1180 1245 1052 824 25 2,2 110
63 VSDV-63A-1,1×10 630 1036 1305 1389 1140 1055 25 1,1 101
63 VSDV-63B-1,5×10 630 1036 1305 1389 1140 1055 25 1,5 103
63 VSDV-63A-4×15 630 1036 1305 1389 1140 1055 25 4 115
63 VSDV-63B-5,5×15 630 1036 1305 1389 1140 1055 25 5,5 136
71 VSDV-71A-2,2×10 710 1087 1445 1565 1190 1101 25 2,2 138
71 VSDV-71B-3×10 710 1087 1445 1565 1190 1101 25 3 161
71 VSDV-71A-7,5×15 710 1087 1445 1565 1190 1101 25 7,5 194
71 VSDV-71B-11×15 710 1087 1445 1565 1190 1101 25 11 206
80 VSDV-80B-2,2×7,5 800 1252 1665 1832 1362 1216 25 2,2 202
80 VSDV-80A-4×10 800 1252 1665 1832 1362 1216 25 4 211
80 VSDV-80B-5,5×10 800 1252 1665 1832 1362 1216 25 5,5 224
80 VSDV-80A-15×15 800 1252 1665 1832 1362 1216 25 15 277
80 VSDV-80B-18,5×15 800 1252 1665 1832 1362 1216 25 18,5 299
90 VSDV-90A-3×7,5 900 1414 1865 2100 1544 1505 30 3 210
90 VSDV-90B-4×7,5 900 1414 1865 2100 1544 1505 30 4 230
90 VSDV-90A-7,5×10 900 1414 1865 2100 1544 1505 30 7,5 252
90 VSDV-90B-11×10 900 1414 1865 2100 1544 1505 30 11 287
100 VSDV-100A-5,5×7,5 1000 1592 1975 2163 1722 1484 30 5,5 310
100 VSDV-100B-7,5×7,5 1000 1592 1975 2163 1722 1484 30 7,5 325
100 VSDV-100A-15×10 1000 1592 1975 2163 1722 1484 30 15 382
100 VSDV-100B-18,5×10 1000 1592 1975 2163 1722 1484 30 18,5 398
112 VSDV-112A-11×7,5 1120 1800 2170 2450 1930 1797 35 11 405
112 VSDV-112B-15×7,5 1120 1800 2170 2450 1930 1797 35 15 445
112 VSDV-112A-22×10 1120 1800 2170 2450 1930 1797 35 22 465
112 VSDV-112B-30×10 1120 1800 2170 2450 1930 1797 35 30 515
125 VSDV-125A-15×7,5 1250 2000 2345 2587 2130 1919 35 15 651
125 VSDV-125B-22×7,5 1250 2000 2345 2587 2130 1919 35 22 681
125 VSDV-125A-37×10 1250 2000 2345 2587 2130 1919 35   779
125 VSDV-125B-55×10 1250 2000 2345 2587 2130 1919 35 55 931
