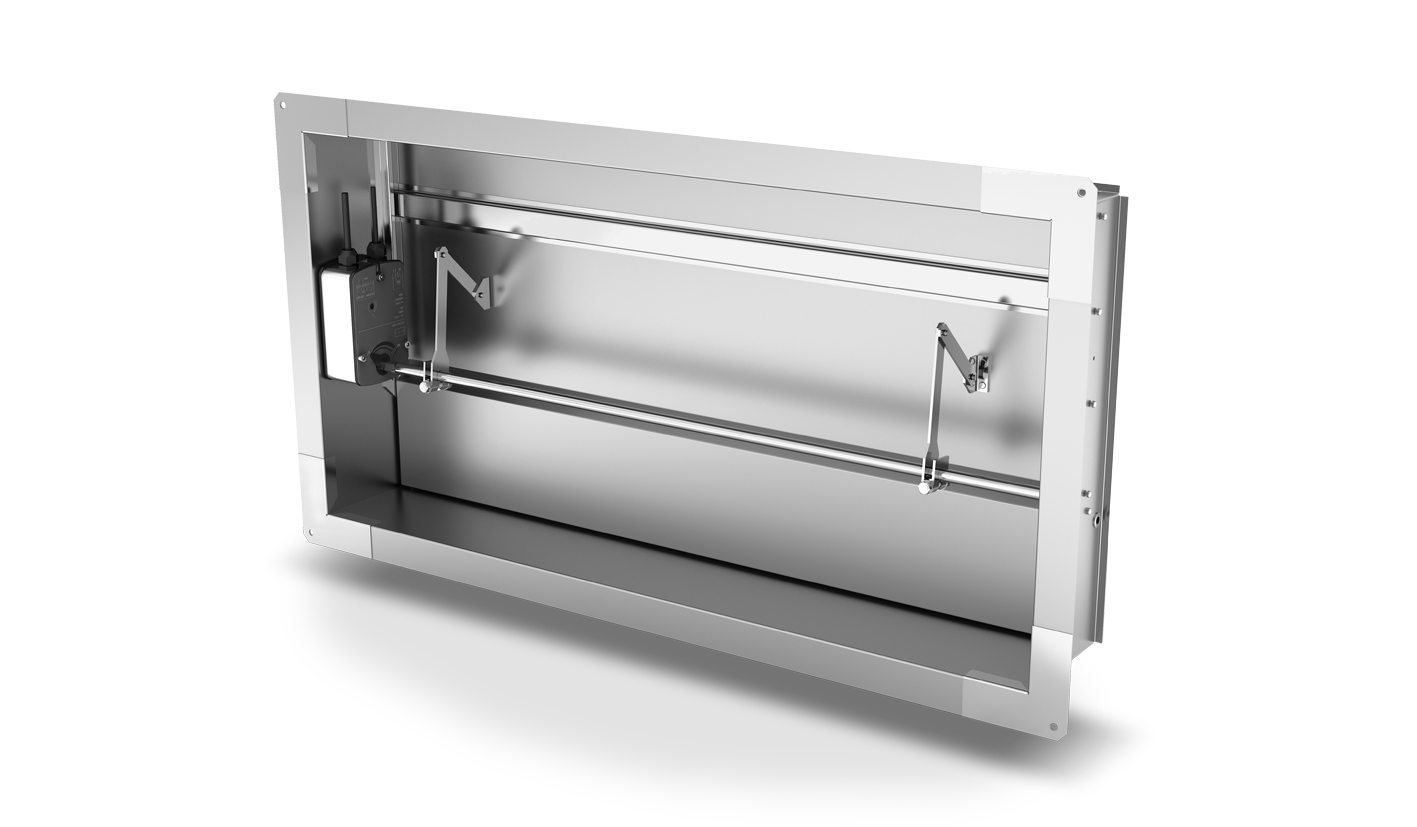

Клапан дымоудаления KZO-2D
Назначение:
Клапаны дымоудаления KZO-2D обеспечивают отвод продуктов горения и подвод свежего воздуха в системах противодымной вентиляции.
Ключевые особенности:
- Исполнение: канальное, стеновое;
- Корпус и лопатка клапана изготавливается из оцинкованной стали;
- Выпускаются с нормально закрытой заслонкой;
- Приводы клапанов устанавливаются внутри или снаружи корпуса (в зависимости от исполнения; внутри – только для стенового исполнения);
- Предел огнестойкости: E90 – в режиме дымового клапана;
- Тип привода: электромагнитный, электромеханический;
- Декоративная решетка к стеновым клапанам.
Характеристики приводов
0 Мб
| Тип привода | Электромагнитный | Электромеханический | |
| Принцип срабатывания привода | Подача напряжения на электромагнит | Подача питающего напряжения | |
| Способ перевода лопатки | в рабочее положение |
• Автоматический по сигналу пожарной автоматики; • Дистанционный с пульта управления. |
• Автоматический по сигналу пожарной автоматики; • Дистанционный с пульта управления. |
| в исходное положение |
• Вручную |
• Дистанционный с пульта управления; • Вручную (кнопка разблокировки) |
|
| Механизм привода лопатки | в рабочее положение | Возвратная пружина | Сервопривод |
| в исходное положение | — | Сервопривод | |
| Время поворота лопатки | в рабочее положение | 2 с | 45-70 с |
| в исходное положение | — | 20-70 с (электропривод) | |
| Питание привода | ~24В, =24В,~220В, 50Гц | ~24В,~220В, 50Гц=24В | |
| Потребляемая мощность привода | 100-220 Вт | 5-10 Вт, при переводе в исходное положение после срабатывания | |
| Степень защиты привода | IP 10 | IP 54 | |
Размеры и вес
0 Мб
Площадь живого сечения канальных клапанов KZO-2D, наружный привод, м2
Площадь живого сечения канальных клапанов KZO-2D, внутренний привод, м2
Площадь проходного сечения стеновых клапанов KZO-2D, внутренний привод, м2
Масса канальных клапанов KZO-2D, кг
Масса стеновых клапанов KZO-2D, кг
Канальное исполнение: монтаж в воздуховоде
Канальное исполнение: монтаж в вертикальной конструкции
Стеновое исполнение: монтаж на торце воздуховода
Стеновое исполнение: монтаж внутри воздуховода
