Щит управления вентилятором UM-V-R-RU
Назначение:
Щиты управления UM‑V-R-RU используются для управления вентиляторами VL, VP, VS, а также вентиляторными секциями центральных кондиционеров AV, AVM, AVMD, AVL, AVLD, подключаемыми через частотные регуляторы оборотов с резервированием.
Ключевые особенности:

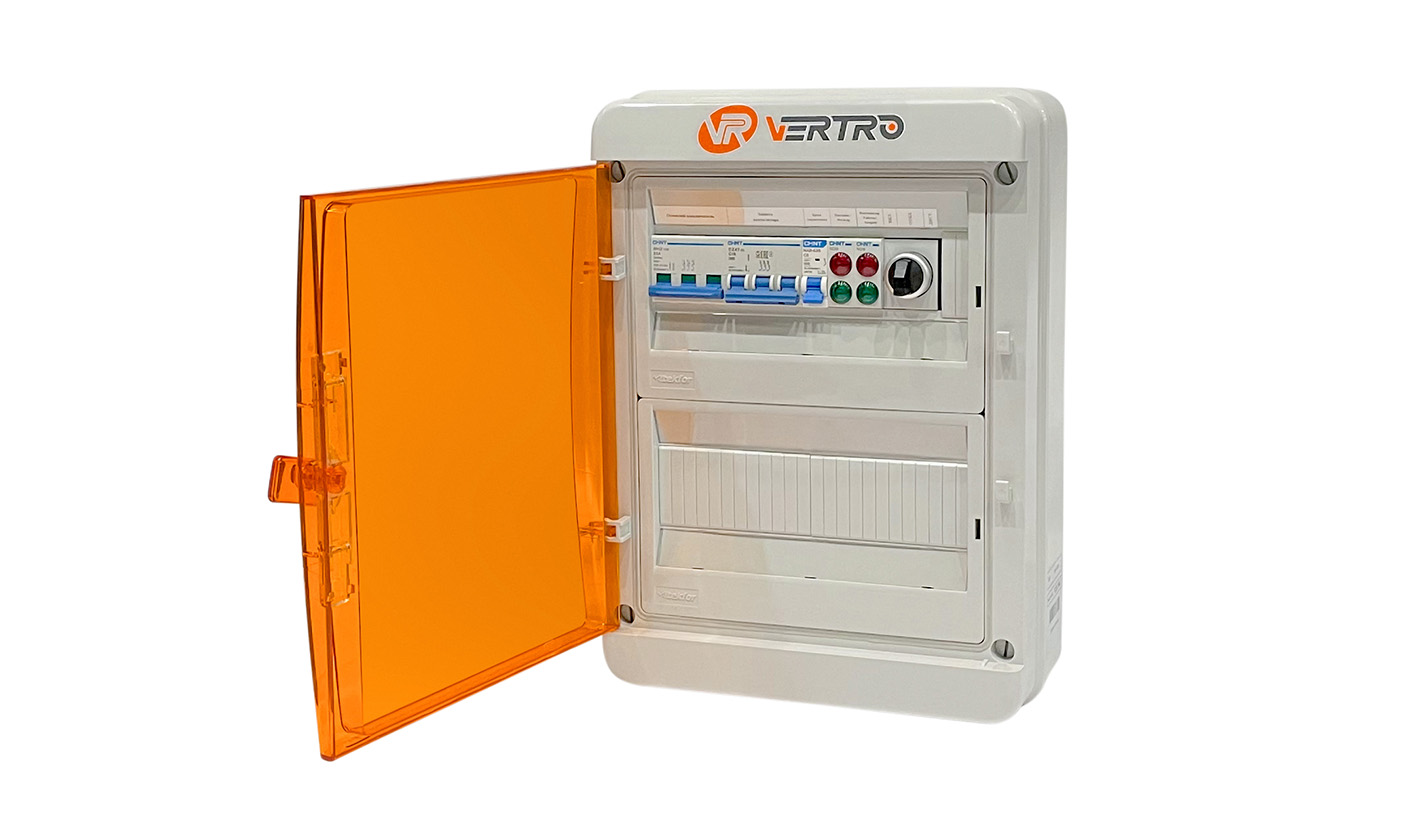

- Корпус щита выполнен из термостойкого пластика и оснащен прозрачной пластиковой крышкой;
- Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40.
Тип исполнения:
- UM-V-1R2,2-RU2,2 – щит управления трехфазным вентилятором через однофазный частотный регулятор (мощность до 2,2 кВт, рабочий ток до 11 А) с резервом (двигатель/вентилятор)
- UM-V-3R2,2-RU2,2 (11, 15, 18.5, 22, 30, 45, 55) – щит управления трехфазным вентилятором через трехфазный частотный регулятор (мощность до 2.2 (11, 15, 18.5, 22, 30, 45, 55) кВт с резервом (двигатель/вентилятор).
Функции:
- Подключение и защита частотного регулятора основного двигателя/вентилятора;
- Подключение и защита частотного регулятора резервного двигателя/вентилятора;
- Автоматическое включение резерва при аварии основного двигателя/вентилятора;
- Подключение датчика засорения фильтра;
- Подключение датчика перепада давления на вентиляторе;
- Управление приводом воздушной заслонки наружного воздуха (питание 220 В, с возвратной / без возвратной пружины);
- Управление приводом воздушной заслонки на основном вентиляторе (питание 220 В, с возвратной / без возвратной пружины);
- Управление приводом воздушной заслонки на резервном вентиляторе (питание 220 В, с возвратной / без возвратной пружины);
- Ручной пуск и остановка;
- Внешний пуск и остановка (тип сигнала – сухой контакт);
- Местная индикация «работа / авария»;
- Местная индикация наличия питания;
- Местная индикация засорения фильтра;
- Внешняя индикация «работа / авария» (тип сигнала – сухой контакт);
- Остановка по сигналу от пожарной сигнализации (тип сигнала – H3 сухой контакт).
Размеры
0 Мб
| Типоразмер | UM-V-1R2,2-RU2,2 UM-V-3R2,2-RU2,2 |
UM-V-3R5-RU5 UM-V-3R11-RU11 |
UM-V-3R15-RU15 UM-V-3R18,5-RU18,5 |
UM-V-3R22-RU22 UM-V-3R30-RU30 |
UM-V-3R45-RU45 UM-V-3R55-RU55 |
| Размеры (ШхВхГ), мм | 300×560×153 | 300×560×153 | 300×560×153 | 300×560×153 | 300×560×153 |
