Обратный круглый воздушный клапан PKO
Назначение:
Обратный клапан PKO с подпружиненными лопастями обеспечивает автоматическое перекрытие воздуховодов круглого сечения при выключении вентилятора. Используется в основном в системах вытяжной вентиляции.
Ключевые особенности:
- Корпус клапана изготовлен из листовой оцинкованной стали марки 08ПС;
- Лопатки выполнены из оцинкованной стали;
- Конструкция клапана дает возможность его монтажа к воздуховодам и другим элементам системы вентиляции с помощью хомутов.

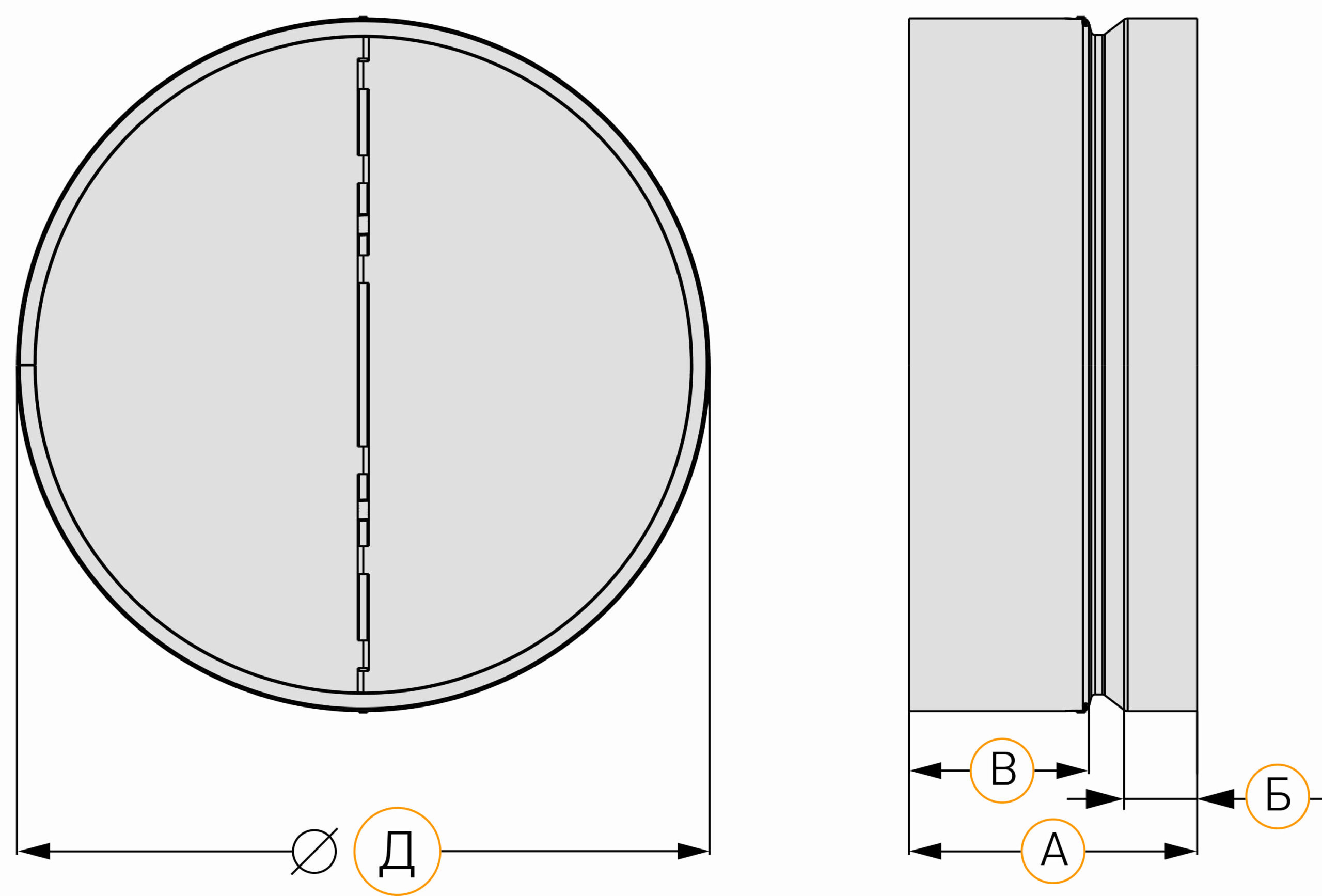

Размеры и вес
0 Мб
| Обозначение | Размеры, мм | Масса, кг | |||
| А | Б | В | Д | ||
| PKO 100 | 80 | 27 | 35 | 100 | 0,2 |
| PKO 125 | 100 | 37 | 45 | 125 | 0,25 |
| PKO 160 | 110 | 37 | 55 | 160 | 0,4 |
| PKO 200 | 140 | 52 | 70 | 200 | 0,6 |
| PKO 250 | 140 | 47 | 75 | 250 | 0,65 |
| PKO 315 | 140 | 47 | 75 | 315 | 0,8 |

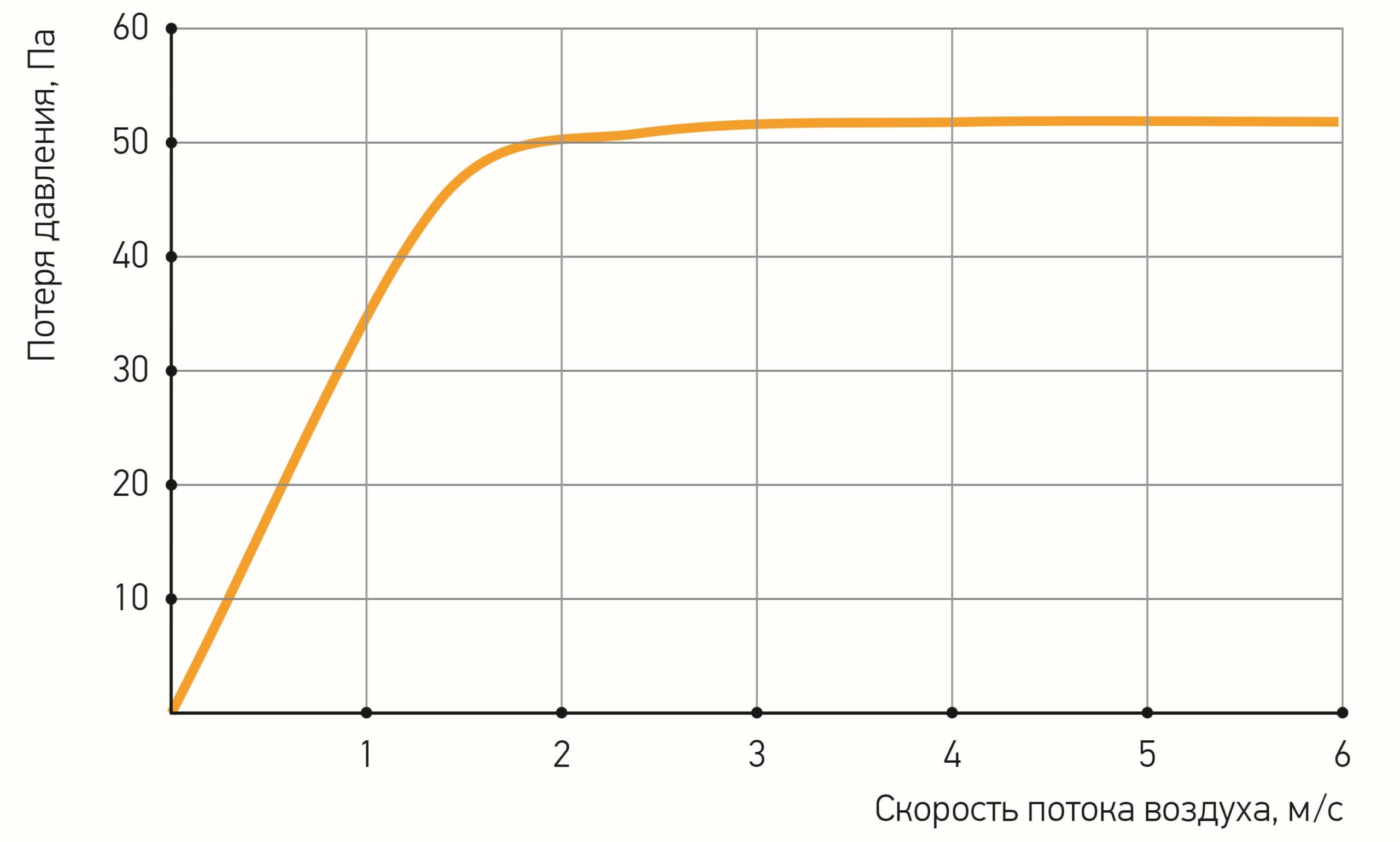

Аэродинамические характеристики
