Вентилятор канальный прямоугольный VP

Назначение:

Вентиляторы VP используются для перемещения воздуха и неагрессивных газовых смесей в системах приточно-вытяжной общеобменной вентиляции c прямоугольным сечением воздуховодов. Монтируются в любом положении.

Ключевые особенности:

  • Корпус из оцинкованной стали, оборудованный съемной сервисной панелью с установленным на неё мотор-колесом;
  • Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
  • Рабочее колесо из оцинкованной стали с вперед загнутыми лопатками (VP 100‑50 / 63.4D – с назад загнутыми лопатками);
  • Асинхронный электродвигатель с внешним ротором и встроенной защитой от перегрева (биметаллические термоконтакты). Корпус из алюминия. Степень защиты IP54. Обмотка оснащена дополнительной защитой от влаги. Класс нагревостойкости изоляции F;
  • Температура перемещаемого воздуха от –40°С до +40°С.
  • Характеристики
  • Размер и вес

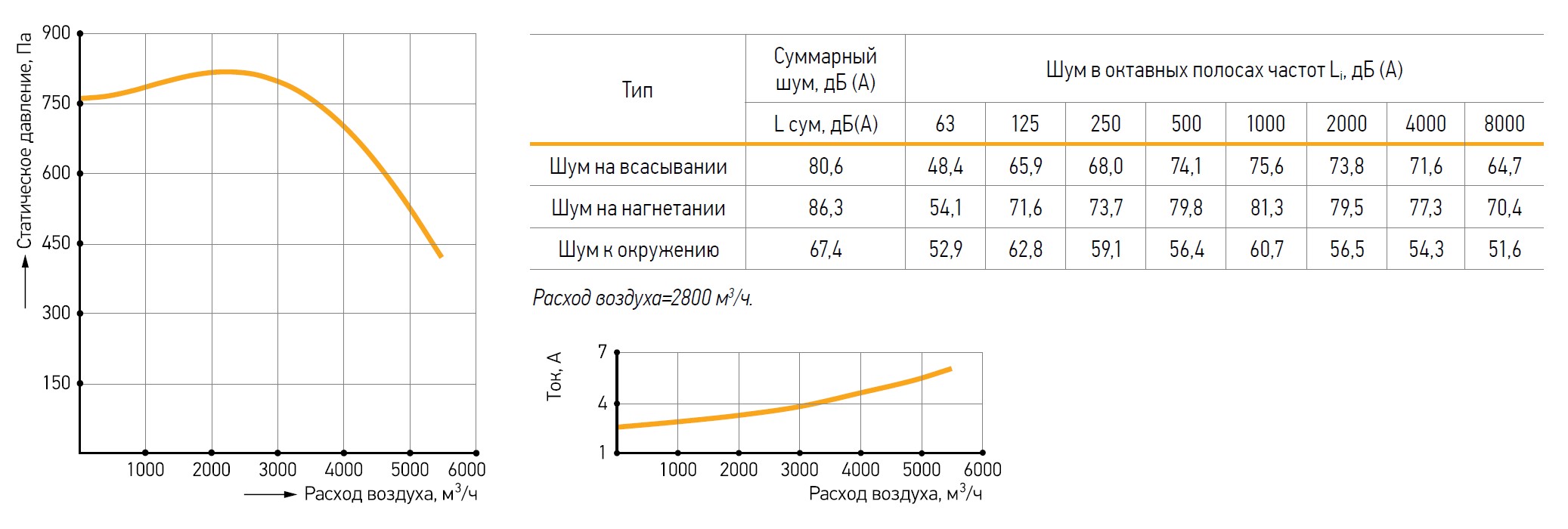

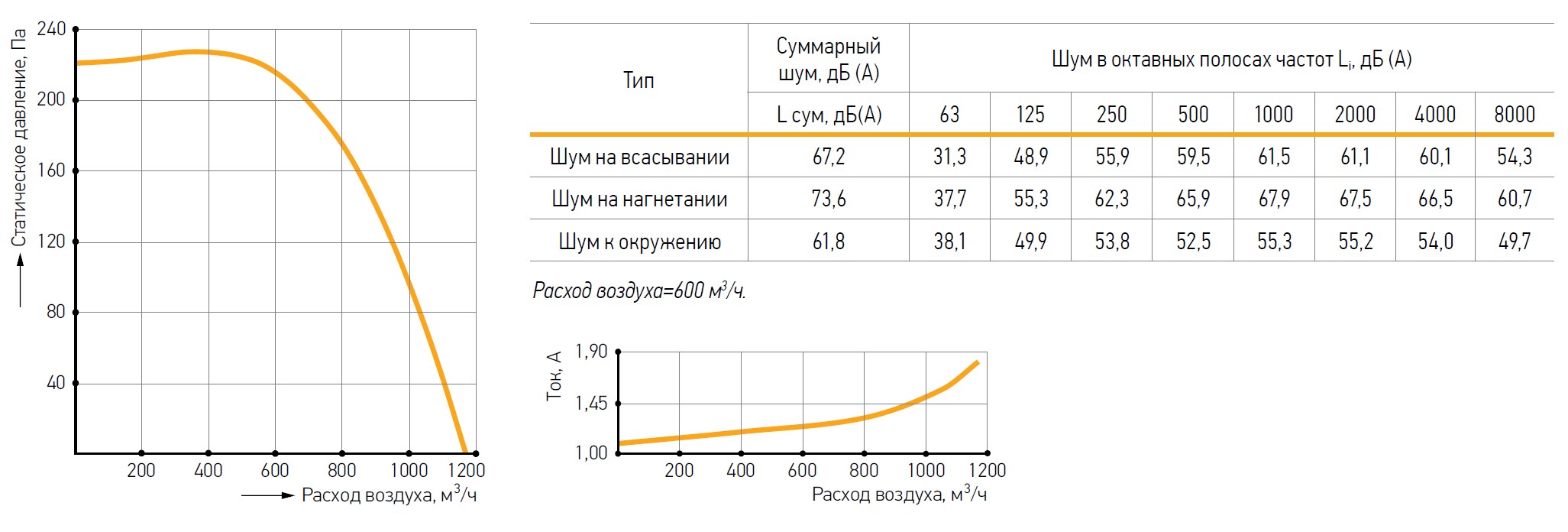

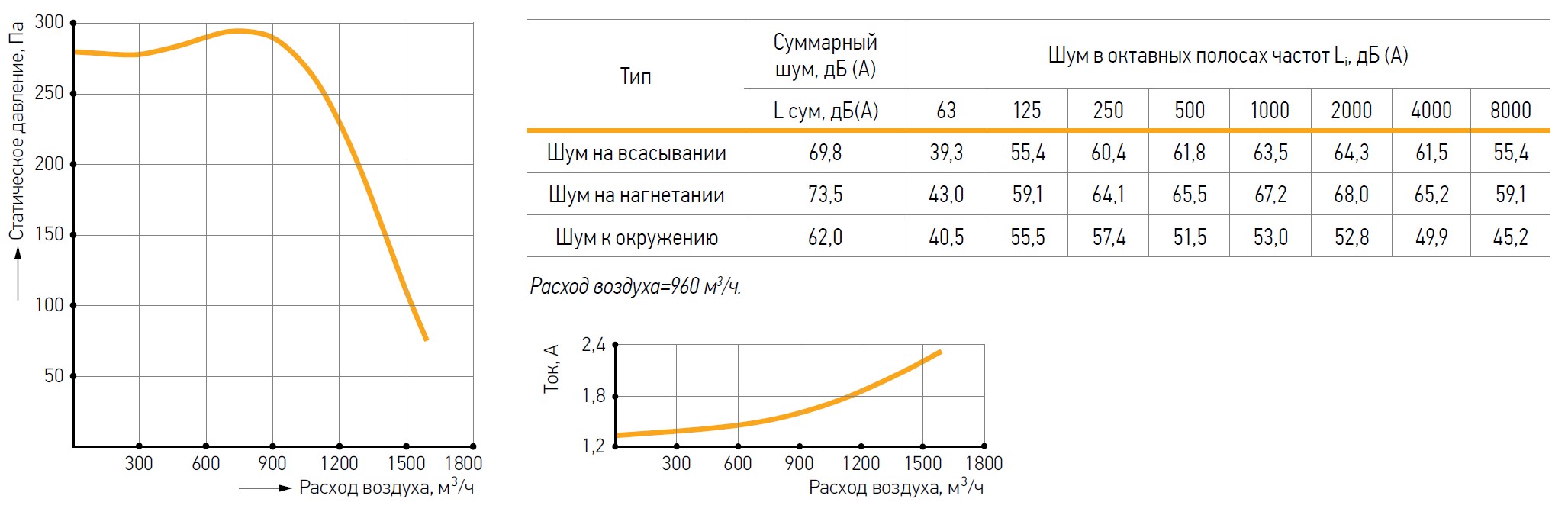

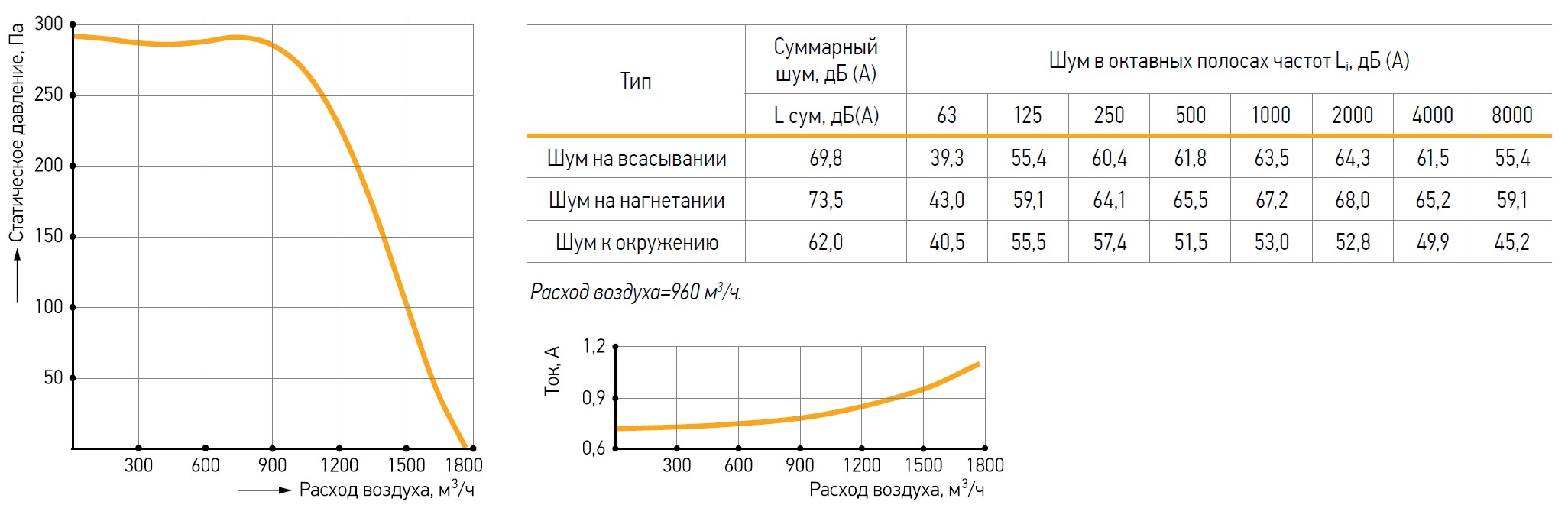

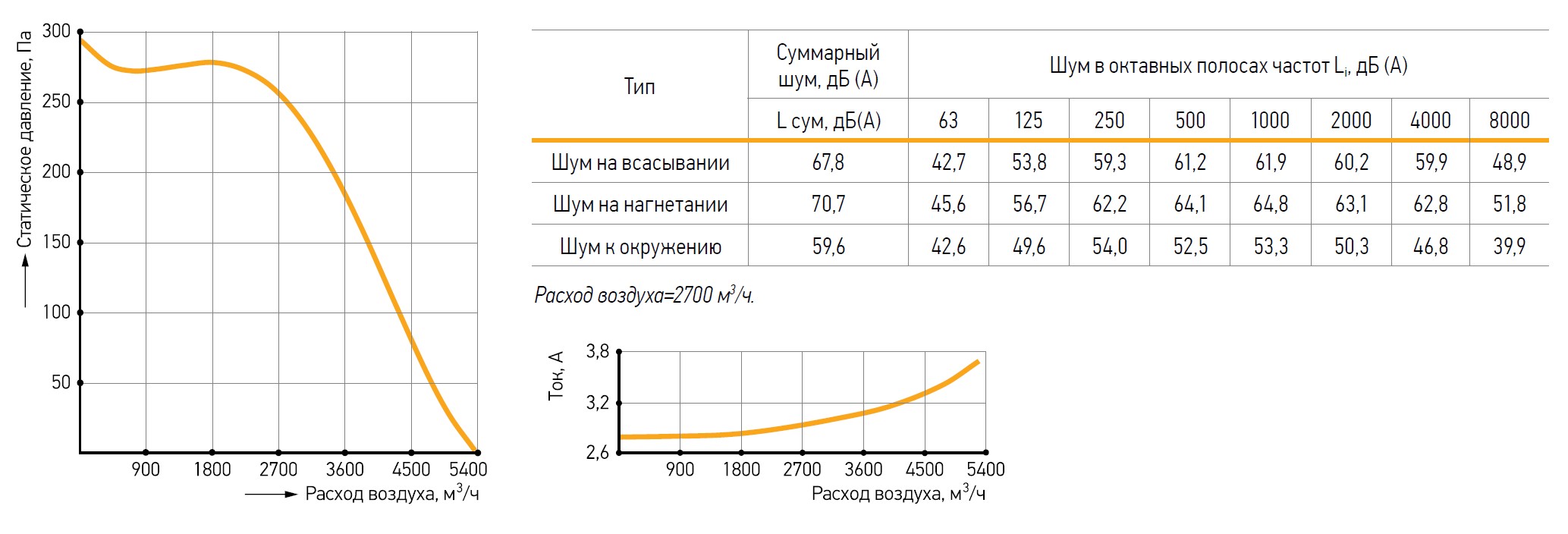

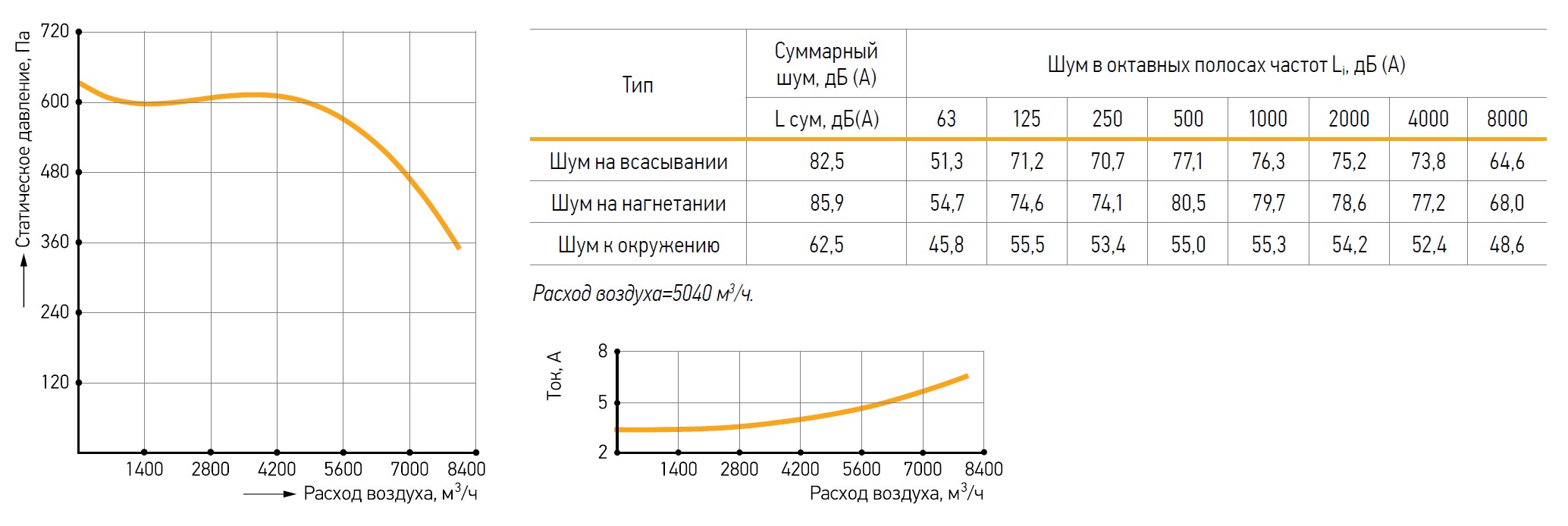

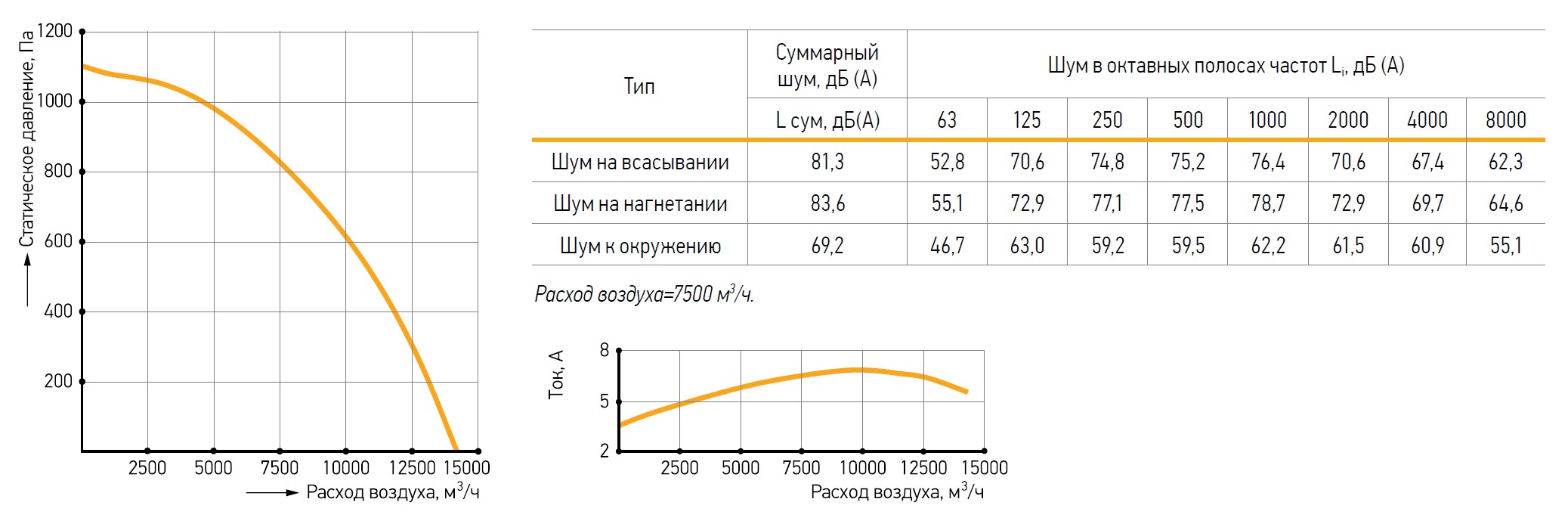

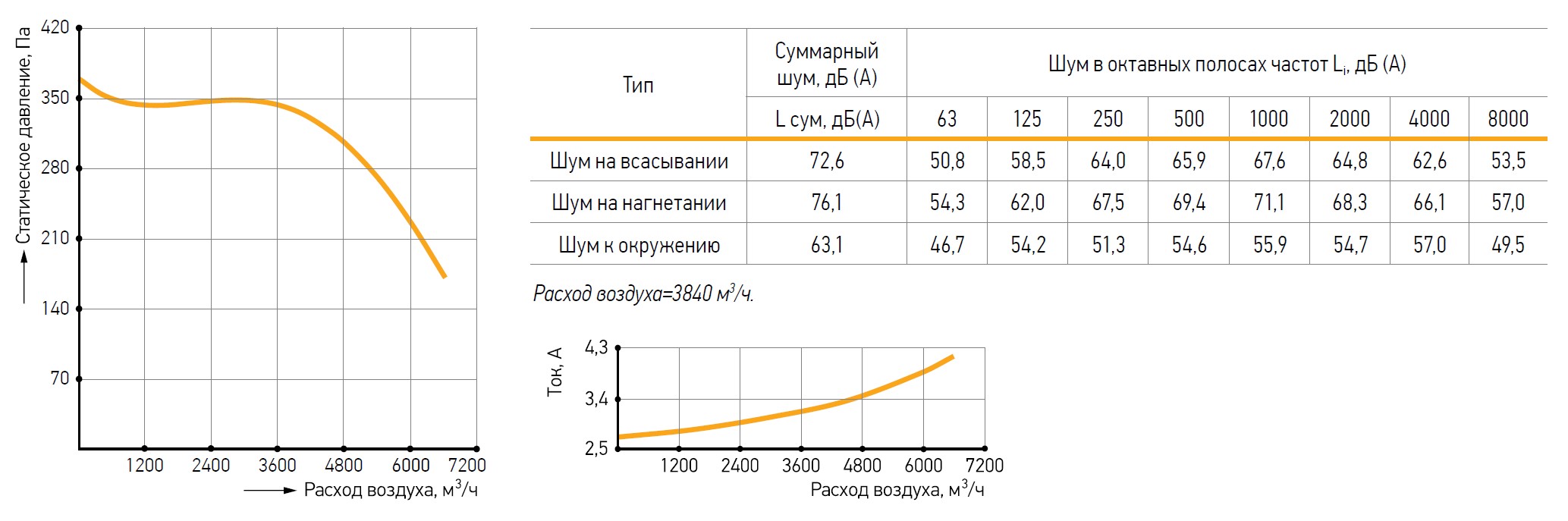

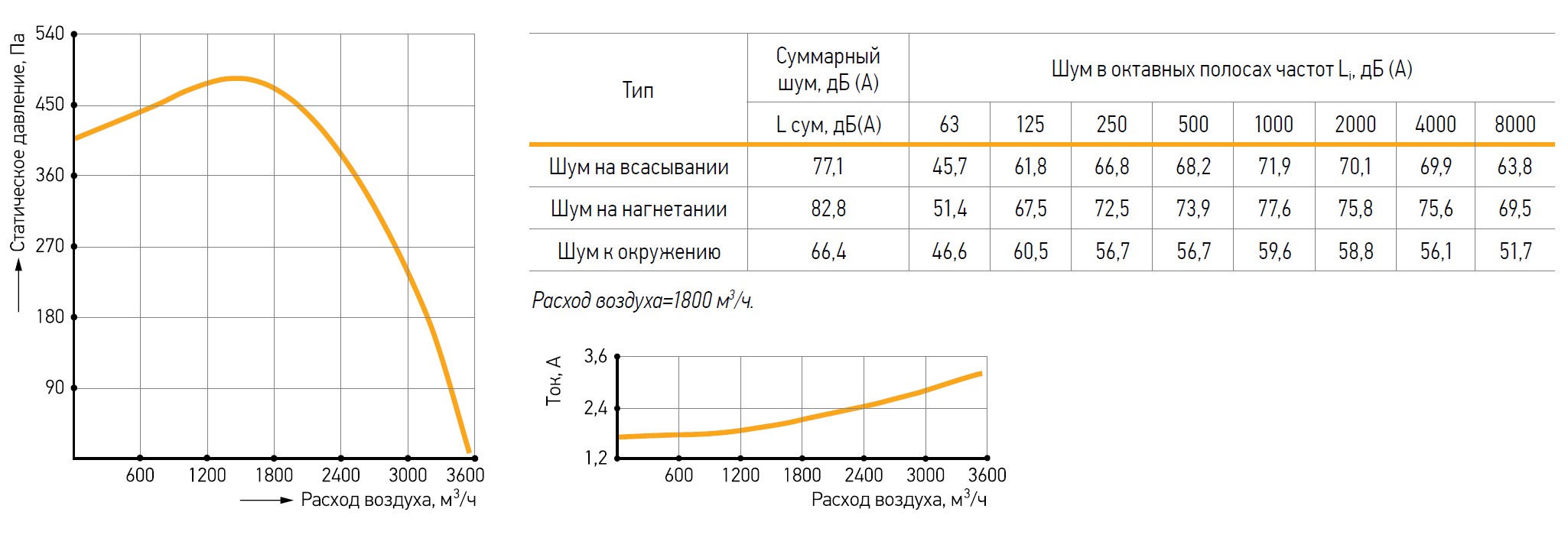

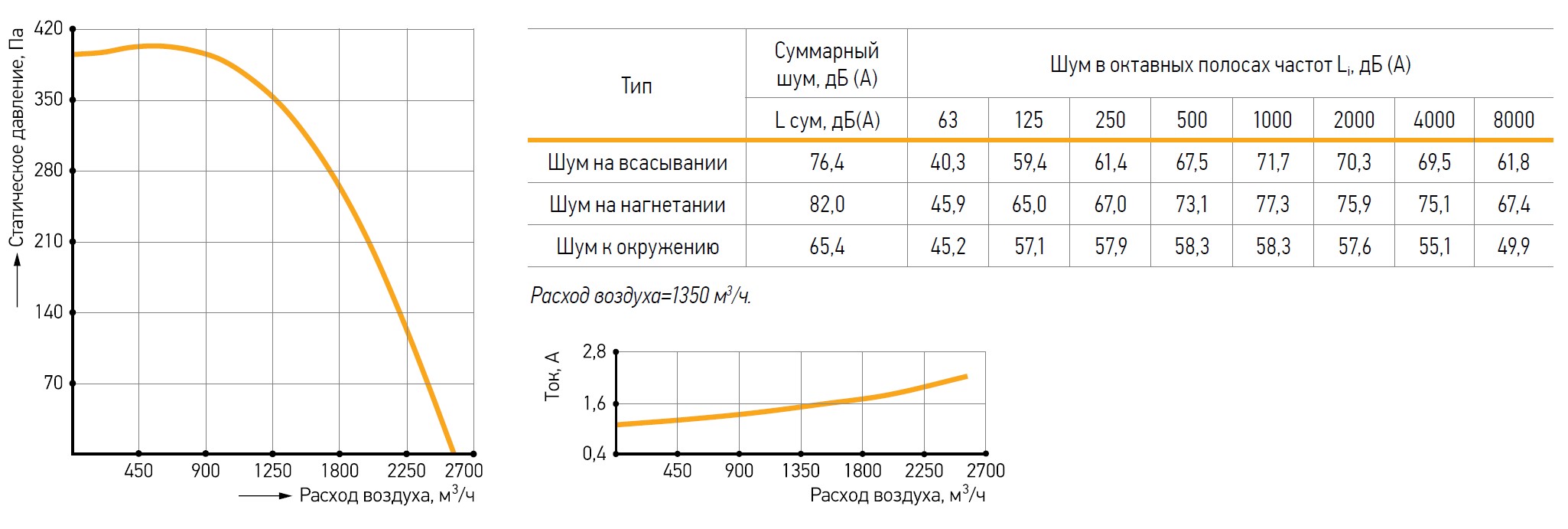

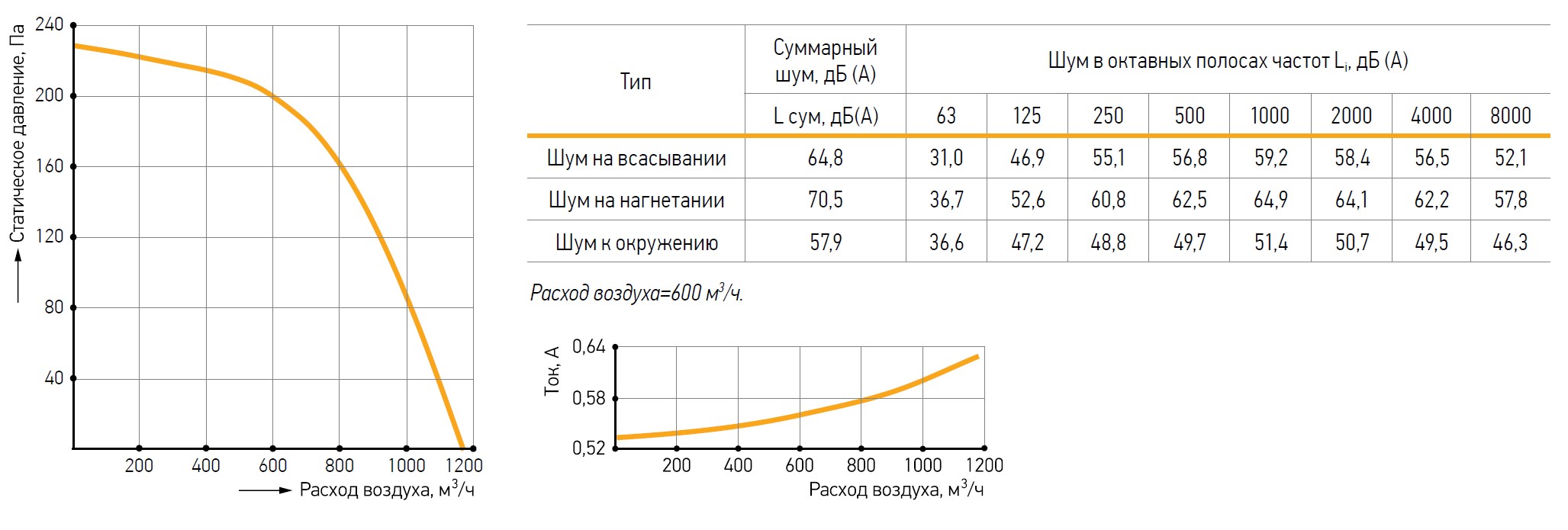

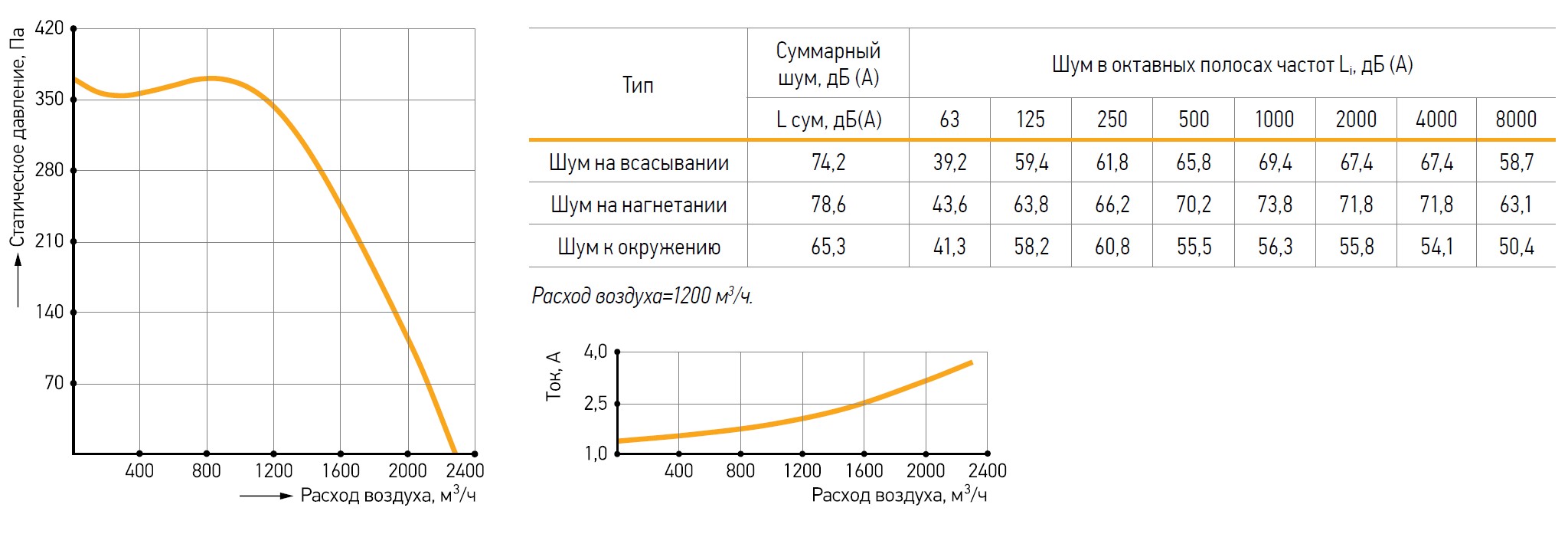

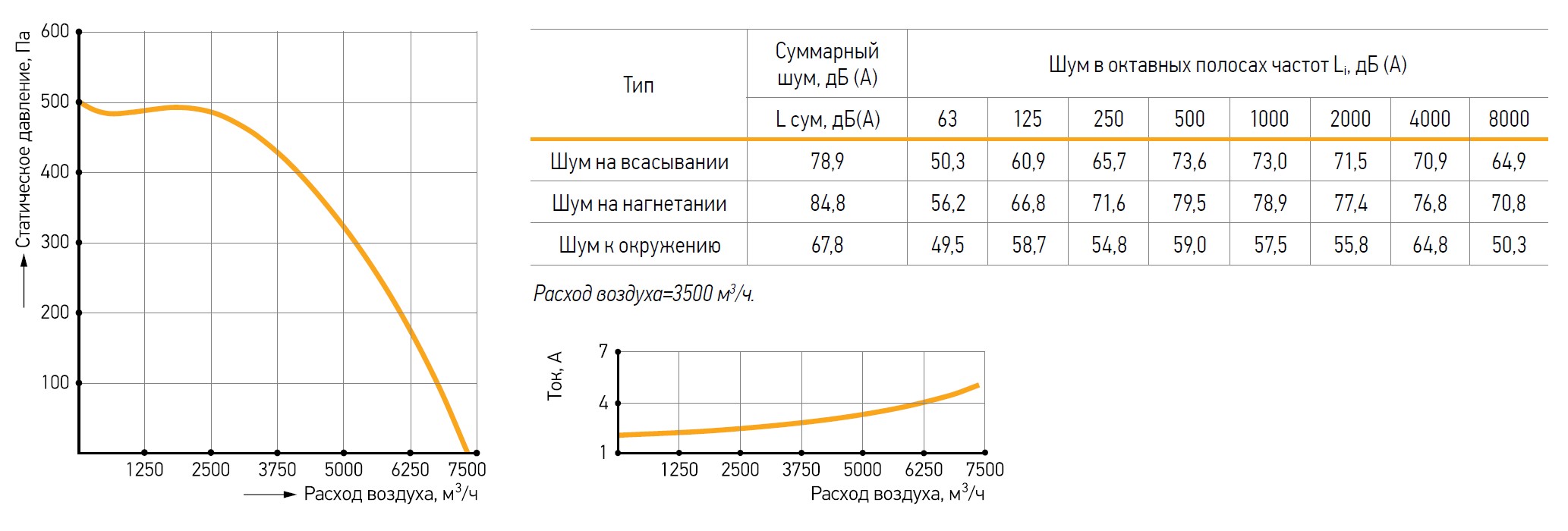

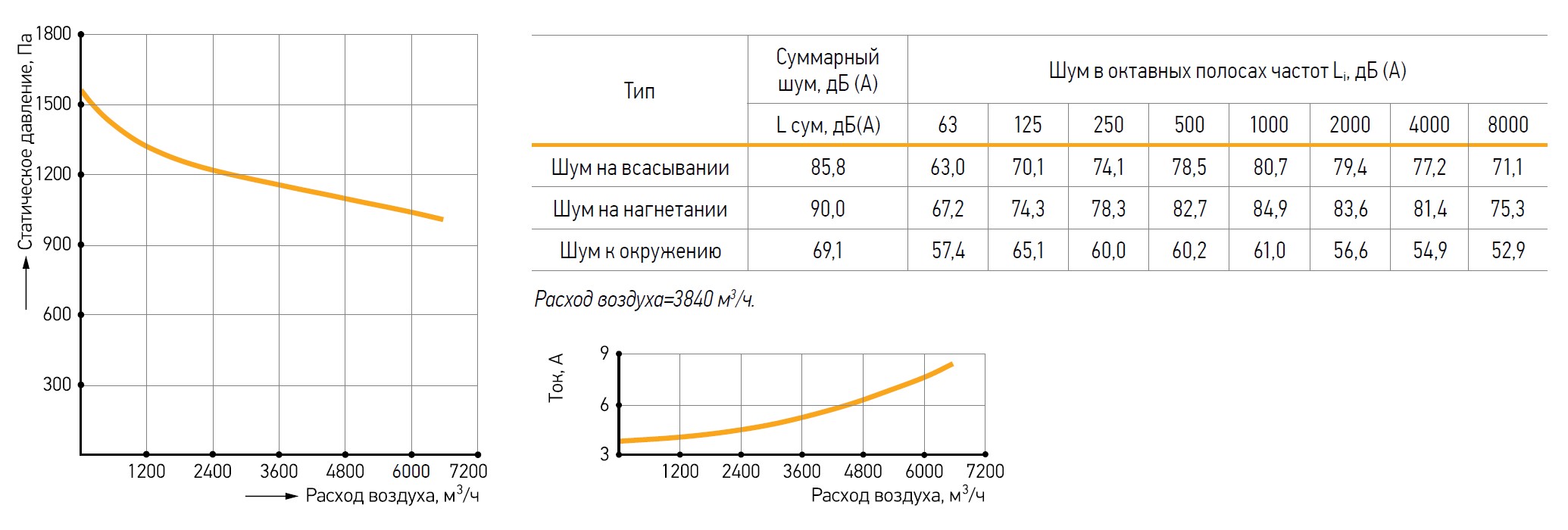

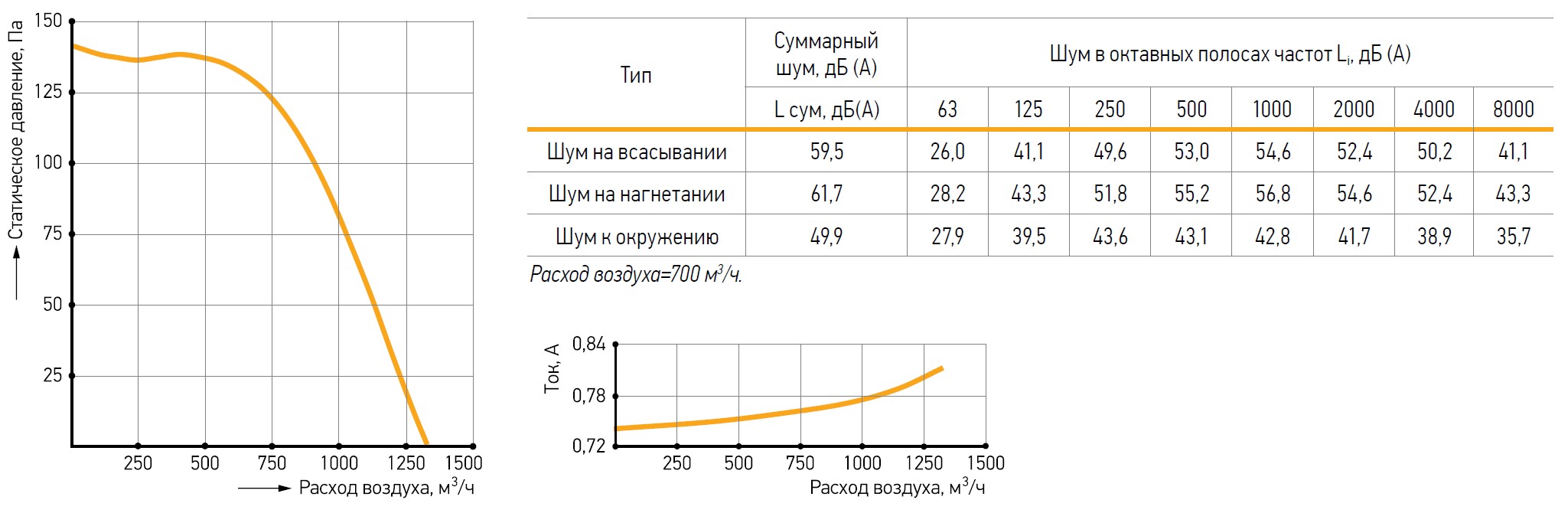

  • Графики
  • Опции
  • Документация
  • Revit
  • Видео

Технические характеристики

0 Мб

Обозначение Макс. расход воздуха, м3/ч** Макс. статич. давление, Па** Макс. скорость вращения, об/мин Напряжение питания двигателя, В Мощность двигателя, кВт Макс. рабочий ток, А Щит управления вентилятором при подключении  напрямую Щит управления вентилятором при подключении через рекомендуемый регулятор скорости Рекомендуемый регулятор скорости
VP 40-20/20.4E 1172 214 1410 1~220 0,33 1,8 UM-V1,2-TK1 UM-V1,2-TK1 ARW 3,0/1
VP 40-20/20.4D 1180 230 1390 3~380 / 3~220* 0,33 0,63 / 1,09* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 50-25/22.6D 1331 141 952 3~380 / 3~220* 0,3 0,80 / 1,39* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 50-25/22.4Е 1596 279 1418 1~220 0,51 2,3 UM-V1,2-TK1 UM-V1,2-TK1 ARW 3,0/1
VP 50-25/22.4D 1781 292 1428 3~380 / 3~220* 0,51 1,10 / 1,91* UM-V5-TK3 UM-V-1R2,2 GS51-T4-0220A5
VP 50-30/25.6D 1811 179 930 3~380 / 3~220* 0,36 0,92 / 1,60* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 50-30/25.4Е 2302 376 1390 1~220 1 4,6 UM-V1,2-TK1 UM-V1,2-TK1 ARW 7,0
VP 50-30/25.4D 2570 391 1461 3~380 / 3~220* 0,94 2,20 / 3,80* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 60-30/28.6D 2330 226 955 3~380 / 3~220* 0,58 1,58 / 2,74* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 60-30/28.4Е 2515 415 1370 1~220 1,25 5,6 UM-V1,2-TK1 UM-V1,2-TK1 ARW 7,0
VP 60-30/28.4D 3562 495 1415 3~380 / 3~220* 1,7 3,20 / 5,54* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
VP 60-35/31.6D 3549 269 930 3~380 / 3~220* 0,8 1,50 / 2,60* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 60-35/31.4D 4510 632 1415 3~380 2,2 4 UM-V5-TK3 UM-V-3R2,2 GS51-T4-0220A5
VP 70-40/35.8D 3672 213 670 3~380 / 3~220* 0,65 1,40 / 2,30* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 70-40/35.6D 4040 380 925 3~380 / 3~220* 0,95 1,90 / 3,30* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
VP 70-40/35.4D 5470 760 1422 3~380 3,5 5,9 UM-V5-TK3 UM-V5-TK3 GS51-T4-0300A7
VP 80-50/40.8D 5330 294 701 3~380 / 3~220* 1,7 3,70 / 6,41* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
VP 80-50/40.6D 7360 501 945 3~380 2,8 5 UM-V5-TK3 UM-V-3R2,2 GS51-T4-0220A5
VP 80-50/40.4D 6250 967 1415 3~380 4,7 7,6 UM-V5-TK3 UM-V-3R5 GS51-T4-0400A9
VP 90-50/45.8D 6600 368 690 3~380 2 4,1 UM-V5-TK3 UM-V-3R2,2 GS51-T4-0220A5
VP 90-50/45.6D 8033 633 930 3~380 3,7 6,5 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
VP 90-50/45.4D 6558 1544 1265 3~380 4,92 8,3 UM-V5-TK3 UM-V-3R5 GS51-T4-0400A9
VP 100-50/63.4D 14000 1100 1320 3~380 4,1 6,8 UM-V5-TK3 UM-V-3R5 GS51-T4-0400A9

*питание и ток двигателя при подключении через рекомендуемый регулятор скорости (отмечено, если питание и ток отличаются от подключения напрямую)
**максимальный расход приведен для минимального рабочего давления, максимальное давление указано при минимальном расходе

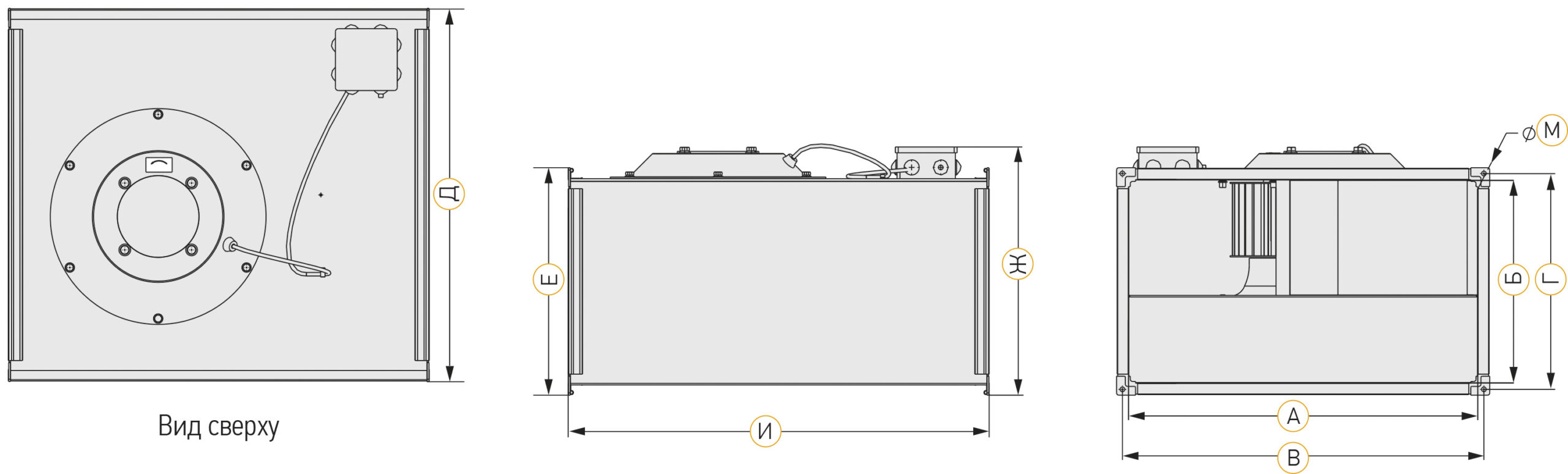

Размеры и вес

0 Мб

Типоразмер Обозначение Размеры, мм Масса, кг
А Б В Г Д Е Ж И М
40‑20 VP 40‑20/20.4Е 400 200 420 220 440 240 281 500 9 16
40‑20 VP 40‑20/20.4D 400 200 420 220 440 240 281 500 9 15
50‑25 VP 50‑25/22.6D 500 250 520 270 540 290 331 530 9 18
50‑25 VP 50‑25/22.4Е 500 250 520 270 540 290 331 530 9 19
50‑25 VP 50‑25/22.4D 500 250 520 270 540 290 331 530 9 19
50‑30 VP 50‑30/25.6D 500 300 520 320 540 340 381 565 9 22
50‑30 VP 50‑30/25.4Е 500 300 520 320 540 340 381 565 9 25
50‑30 VP 50‑30/25.4D 500 300 520 320 540 340 381 565 9 24
60‑30 VP 60‑30/28.6D 600 300 620 320 640 340 381 642 9 30
60‑30 VP 60‑30/28.4Е 600 300 620 320 640 340 381 642 9 38
60‑30 VP 60‑30/28.4D 600 300 620 320 640 340 381 642 9 38
60‑35 VP 60‑35/31.6D 600 350 620 370 640 390 431 720 9 40
60‑35 VP 60‑35/31.4D 600 350 620 370 640 390 431 720 9 46
70‑40 VP 70‑40/35.8D 700 400 720 420 740 440 481 780 9 50
70‑40 VP 70‑40/35.6D 700 400 720 420 740 440 481 780 9 50
70‑40 VP 70‑40/35.4D 700 400 720 420 740 440 481 780 9 64
80‑50 VP 80‑50/40.8D 800 500 820 520 840 540 581 885 9 64
80‑50 VP 80‑50/40.6D 800 500 820 520 840 540 581 885 9 78
80‑50 VP 80‑50/40.4D 800 500 820 520 840 540 581 885 9 84
90‑50 VP 90‑50/45.8D 900 500 930 530 960 560 591 985 11 90
90‑50 VP 90‑50/45.6D 900 500 930 530 960 560 591 985 11 96
90‑50 VP 90‑50/45.4D 900 500 930 530 960 560 591 985 11 96
100‑50 VP 100‑50/63.4D 1000 500 1030 530 1060 560 686 1210 11 145
