Выносной конденсатор для работы с чиллерами TBE

Назначение:

Выносные конденсаторы предназначены для переноса тепла из холодильного контура чиллера TBE в окружающую среду.

Ключевые особенности:

  • Тип исполнения: только охлаждение.
  • Тип конденсатора: с вертикальным и горизонтальным выбросом.
  • 21 модель для работы с чиллерами TBE.
  • Хладоноситель: фреон R410A.
  • Наружная установка.
  • Описание
  • Характеристики
  • Размер и вес
  • Опции
  • Документация

Преимущества

Оптимальное сочетание геометрии алюминиевых ламелей, диаметра медных трубок со cпециальным внутренним рифлением, высокоэффективных вентиляторов и конструкции корпуса позволяет достичь высоких показателей теплообмена и обеспечить:
– Максимальную мощность по отношению к размерам оборудования
– Уменьшенный объем заправки хладагентом
– Соответствие строгим нормам в области уровня шума.

Корпус

Корпус из гальванизированной стали окрашенный полиуретановой смолой (RAL 7035) методом высокотемпературного запекания, отличается высокой прочностью и устойчивостью к вибрациям.

Вентиляторы

Осевые вентиляторы диаметром 800, 900 мм в количестве от 5 до 16 шт. на каждый конденсатор (расположены в 1 или 2 ряда).

Технические характеристики

0 Мб

Охлаждение

Модель KH 1480.C D KH 1463.B D KH 1380.C D KH 1480.B D KH1580.B D/2C KH 2380.B D KH 2380.C D KH 1680.C D/2C KH 2480.B D KH 2480.C D KH 2580.B D KH 2580.C D
Количество контуров шт 2 2 2 2 2 2 2 2 2 2 2 2



Модель KH 2680.C D KH 2780.B D KH 2880.B D KH 2880.C D JKH 2690.B D JKH 2690.C D JKH 2790.C D JKL 2790.C D JKL 2790.B D
Количество контуров шт 2 2 2 2 2 2 2 2 2

Вентиляторы

Модель KH 1480.C D KH 1463.B D KH 1380.C D KH 1480.B D KH1580.B D/2C KH 2380.B D KH 2380.C D KH 1680.C D/2C KH 2480.B D KH 2480.C D KH 2580.B D KH 2580.C D
Количество шт 4 4 3 4 5 6 6 6 8 8 10 10
Расход воздуха м3 20,50 17,48 15,37 21,86 27,32 31,63 29,4 30,75 42,18 39,2 52,72 49
Питание В/Гц/фаз 400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
Макс. потребля- емый ток ** А 3,8 3,2 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8
Мощность** кВт 1,8 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8



Модель KH 2680.C D KH 2780.B D KH 2880.B D KH 2880.C D JKH 2690.B D JKH 2690.C D JKH 2790.C D JKL 2790.C D JKL 2790.B D
Количество шт 12 14 16 16 12 12 14 14 14
Расход воздуха м3 58,79 73,8 84,35 78,39 101,27 96,04 112,05 96,31 101,87
Питание В/Гц/фаз 400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
400/
50/
3
Макс. потребляемый ток ** А 3,8 3,8 3,8 7,2 7,2 7,2 7,2 5,2 5,2
Мощность** кВт 1,8 1,8 1,8 1,8 3,6 3,6 3,6 2,45 2,45

Присоединительные размеры

Модель KH 1480.C D KH 1463.B D KH 1380.C D KH 1480.B D KH1580.B D/2C KH 2380.B D KH 2380.C D KH 1680.C D/2C KH 2480.B D KH 2480.C D KH 2580.B D KH 2580.C D
Вход мм 2×42 2×42 2×42 2×42 2×54 2×54 2×54 2×54 2×54 2×54 2×64 2×64
Выход мм 2×35 2×35 2×35 2×35 2×42 2×42 2×42 2×42 2×35 2×42 2×42 2×42



Модель KH 2680.C D KH 2780.B D KH 2880.B D KH 2880.C D JKH 2690.B D JKH 2690.C D JKH 2790.C D JKL 2790.C D JKL 2790.B D
Вход мм 2×76 2×76 2×76 2×76 2×76 2×76 2×76 2×76 2×76
Выход мм 2×42 2×54 2×54 2×54 2×54 2×64 2×64 2×64 2×64

Акустические характеристики

Модель KH 1480.C D KH 1463.B D KH 1380.C D KH 1480.B D KH1580.B D/2C KH 2380.B D KH 2380.C D KH 1680.C D/2C KH 2480.B D KH 2480.C D KH 2580.B D KH 2580.C D
Уровень
звукового давления*
дБ(А) 55 63 54 55 56 57 57 57 58 58 59 59



Модель KH 2680.C D KH 2780.B D KH 2880.B D KH 2880.C D JKH 2690.B D JKH 2690.C D JKH 2790.C D JKL 2790.C D JKL 2790.B D
Уровень звукового давления* дБ(А) 59 59 60 60 69 69 69 69 63



* Уровень звукового давления на расстоянии 10 м от агрегата.
** Для одного вентилятора.

Размеры и вес

0 Мб

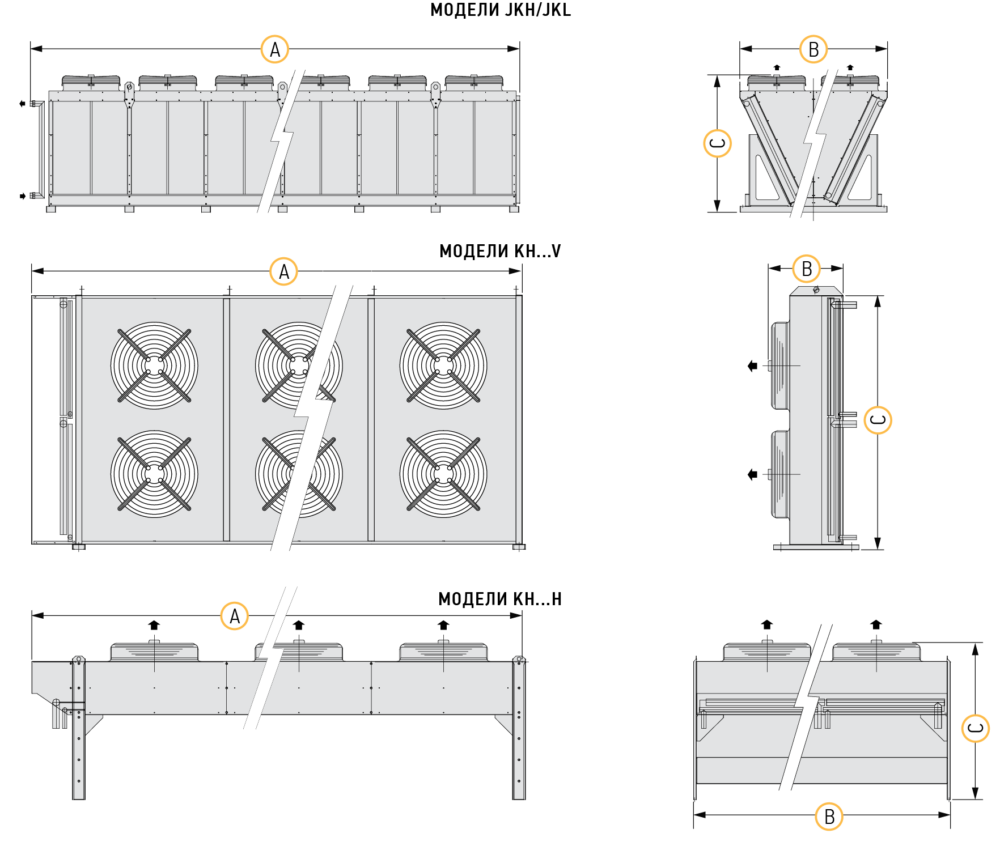

Габариты (вертикальный и горизонтальный выхлоп) и масса

Модель KH 1480.C D KH 1463.B D KH 1380.C D KH 1480.B D KH1580.B D/2C KH 2380.B D KH 2380.C D KH 1680.C D/2C KH 2480.B D KH 2480.C D KH 2580.B D KH 2580.C D
Длина, А мм 5930 4910 4580 5930 7280 4580 4580 8630 5930 5930 7280 7280
Ширина, B мм 1380/800 1260/600 1380/800 1380/800 1380/800 2400/800 2400/800 1380/800 2400/800 2400/800 2400/800 2400/800
Высота, C мм 1565/1370 990/1230 1565/1370 1565/1370 1565/1370 1565/2390 1565/2390 1565/1370 1565/2390 1565/2390 1565/2390 1565/2390
Транспортиро- вочная  масса кг 822 446 628 765 944 891 965 1210 1179 1278 1467 1590



Модель KH 2680.C D KH 2780.B D KH 2880.B D KH 2880.C D JKH 2690.B D JKH 2690.C D JKH 2790.C D JKL 2790.C D JKL 2790.B D
Длина, А мм 8630 9980 11330 11330 7990 7990 9240 9240 9240
Ширина, B мм 2400/800 2400/800 2400/800 2400/800 2400 2400 2400 2400 2400
Высота, C мм 1565/2390 1565/2390 1565/2390 1565/2390 2262 2262 2262 2262 2262
Транспортировочная  масса кг 1902 2043 2331 2528 3455 3668 4218 4218 3971

Опции

Q – щит управления
R – регуляторы скорости вращения вентиляторов
A – виброопоры
