Драйкулер для совместной работы с чиллерами TBH
Назначение:
Драйкулеры предназначены для переноса тепла из холодильного контура чиллера VERTRO TBH в окружающую среду.
Ключевые особенности:
- Тип исполнения: только охлаждение.
- Тип драйкулеров с вертикальным выбросом воздуха: плоские и V-образные.
- 16 типоразмеров.
- Хладоноситель: вода или незамерзающие смеси.
- Наружная установка.
Преимущества
Оптимальное сочетание геометрии алюминиевых ламелей, диаметра медных трубок, высокоэффективных вентиляторов и конструкции корпуса позволяет достичь высоких показателей теплообмена и обеспечить:
- Максимальную мощность по отношению к размерам оборудования
- Оптимальные потери давления хладоносителя.
Конструкция корпуса
Корпус из гальванизированной стали окрашенный полиуретановой смолой (RAL 7035) методом высокотемпературного запекания, отличается высокой прочностью и устойчивостью к вибрациям.
Вентиляторы
Осевые вентиляторы диаметром 800, 900 и 1000 мм в количестве от 5 до 16 шт. на каждый драйкулер (расположены в 1 или 2 ряда).
Технические характеристики
0 Мб
Типоразмер | WH2280.B D | WH2290.AX D V | GH1580.B D V | GH1590.BN D V | GH2390.AZ D V | GH2390.BZ D V | GL2490.CN D V | GL2490.CX D V | GH2490.CX D V | |
Количество вентиляторов | шт. | 4 | 4 | 5 | 5 | 6 | 6 | 8 | 8 | 8 |
Расход воздуха | м³/с | 20,45 | 33,65 | 26,4 | 35,62 | 52,55 | 49,35 | 44,51 | 48,68 | 56,48 |
Питание | В/Гц/фаз | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 |
Макс. потребляемый ток** | А | 3,8 | 7,2 | 3,8 | 7,2 | 7,2 | 7,2 | 5,2 | 5,2 | 7,2 |
Мощность** | кВт | 1,8 | 3,6 | 1,8 | 3,6 | 3,6 | 3,6 | 2,45 | 2,45 | 3,6 |
Соединение | дюйм | 3″ | 3″ | 3 | 3 | 4 | 4 | 4+ 4 | 4+ 4 | 4+ 4 |
Уровень звукового давления* | дБ(А) | 55 | 65 | 56 | 66 | 67 | 67 | 62 | 62 | 68 |
Типоразмер | GH2490.CZ D V | GL2590.CZ D V | JGH2590.CD | JGH2590.BZ D | JGH2510.CZ D | SJGL2890.BD | SJGL2890.CD | |
Количество вентиляторов | шт. | 8 | 10 | 10 | 10 | 10 | 16 | 16 |
Расход воздуха | м³/с | 62,15 | 66,38 | 76,32 | 91,04 | 86,46 | 119,08 | 113,2 |
Питание | В/Гц/фаз | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 |
Макс. потребляемый ток** | А | 7,2 | 5,2 | 7,2 | 7,2 | 5,5 | 5,2 | 5,2 |
Мощность** | кВт | 3,6 | 2,45 | 3,6 | 3,6 | 3,1 | 2,45 | 2,45 |
Соединение | дюйм | 4+ 4 | 4+ 4 | 2х4 | 2х4 | 2х4 | 2х4 | 4+ 4 |
Уровень звукового давления* | дБ(А) | 67 | 62 | 68 | 68 | 64 | 64 | 64 |
* Уровень звукового давления на расстоянии 1 м от агрегата
** Для одного вентилятора

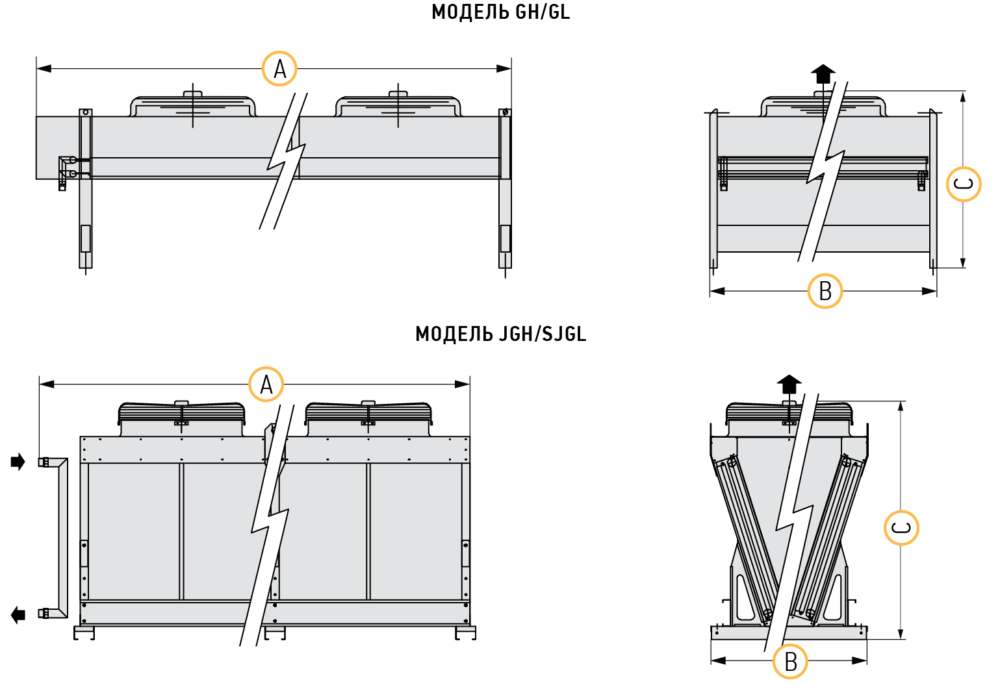

Размеры и вес
0 Мб
Типоразмер | WH2280.B D | WH2290.AX D V | GH1580.B D V | GH1590.BN D V | GH2390.AZ D V | GH2390.BZ D V | GL2490.CN D V | GL2490.CX D V | GH2490.CX D V | |
Длина, A | мм | 3230 | 4030 | 7280 | 7280 | 6830 | 6830 | 6530 | 7530 | 7530 |
Ширина, B | мм | 1565/2390 | 1565/2390 | 1380 | 1380 | 2400 | 2400 | 2400 | 2400 | 2400 |
Высота, C | мм | 2400/800 | 2400/800 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 |
Транспортировочная масса | кг | 606 | 731 | 976 | 1005 | 1238 | 1386 | 1702 | 1866 | 1866 |
Типоразмер | GH2490.CZ D V | GL2590.CZ D V | JGH2590.CD | JGH2590.BZ D | JGH2510.CZ D | SJGL2890.BD | SJGL2890.CD | |
Длина, A | мм | 8930 | 11030 | 6740 | 10490 | 10490 | 10090 | 10090 |
Ширина, B | мм | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
Высота, C | мм | 1565 | 1565 | 2262 | 2262 | 2262 | 2862 | 2862 |
Транспортировочная масса | кг | 2036 | 2536 | 3417 | 3742 | 4146 | 4893 | 5146 |
