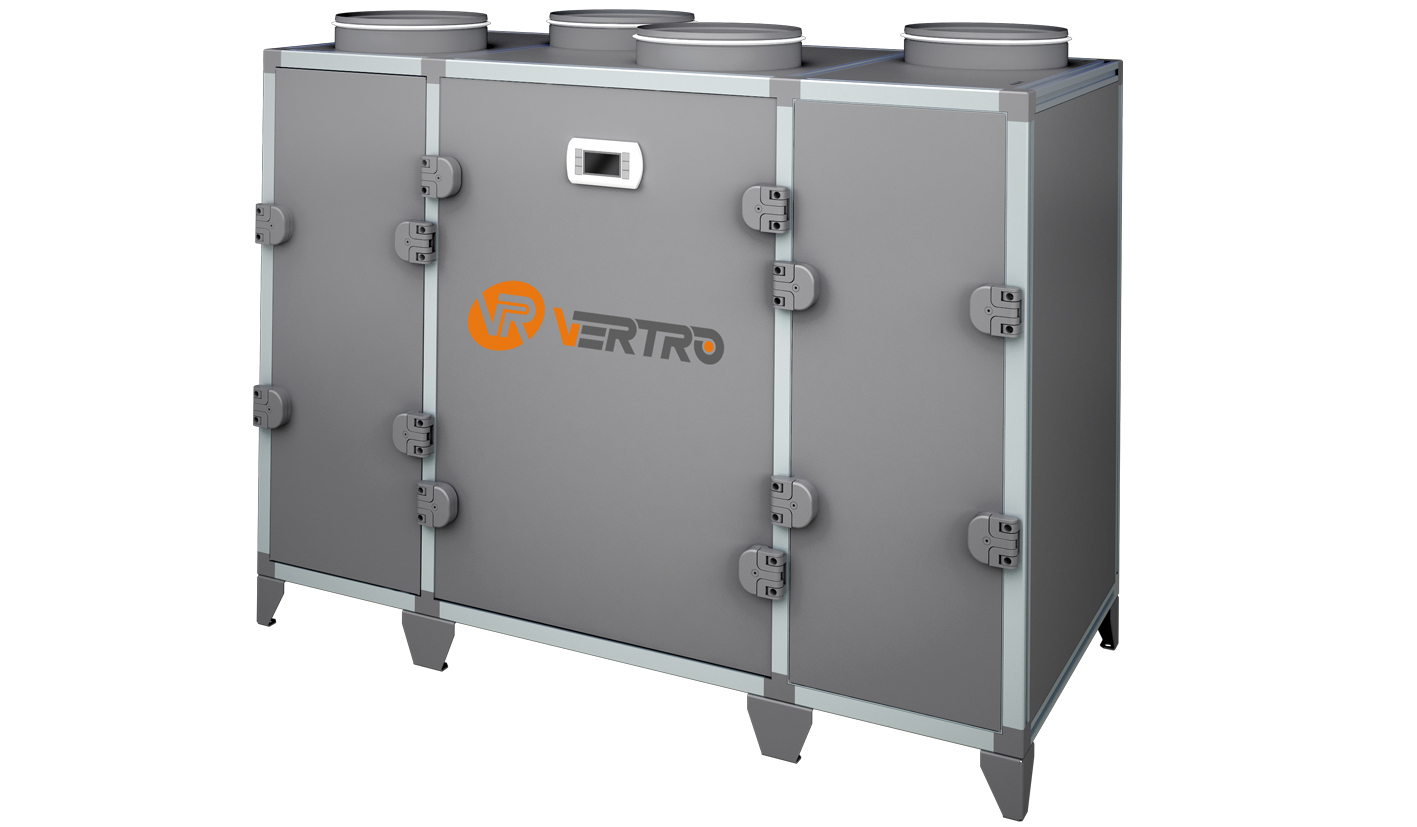

Мини приточно-вытяжные установки AVS
Мини приточно-вытяжные установки AVS предназначены для вентиляции небольших помещений (коттеджи, квартиры, офисы, магазины и т.п.), где важны минимальные габаритные размеры.

  • Напольные вентиляционные агрегаты, обеспечивающие фильтрацию, нагрев, подачу свежего воздуха и удаление загрязненного;
  • 7 типоразмеров производительностью от 400 до 3800 м3/ч;
  • Типоразмеры 400-1600 имеют круглое соединение с воздуховодами, типоразмеры 2200-3800 — прямоугольное;
  • Теплоутилизаторы: роторный регенератор и пластинчатый рекуператор;
  • Внутренняя установка;
  • Исполнения: выброс вверх и выброс в стороны.

Описание

Преимущества

  • Низкое потребление электроэнергии за счет применения высокоэффективных рабочих колес вентиляторов с назад загнутыми лопатками, установленными непосредственно на валу электродвигателя.
  • Компактные габариты и небольшой вес.
  • Эффективная теплоутилизация: регенерация до 85%, перекрестная рекуперация до 70%.
  • Простой и удобный монтаж.
  • Удобство в обслуживании.

Вентиляторы

Используется рабочее колесо с назад загнутыми лопатками, выполненные из оцинкованного стального листа. В качестве привода вентиляторов используются компактные асинхронные однофазные двигатели с внешним ротором (типоразмеры 400-1100) и трёхфазные асинхронные электродвигатели (типоразмеры 1600-3800).

Корпус

Тепло- и звукоизоляционные трёхслойные сэндвич-панели толщиной 35 мм. Съёмные сервисные панели. Алюминиевый прочный профиль каркаса секций, соединённый пластиковыми угловыми элементами, обеспечивающий жёсткую конструкцию установок.

Нагреватели

Электрический. Нагревательные элементы трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с. Защита от перегрева двумя встроенными термостатами, гарантирующая безопасную и надежную работу электрических нагревателей. Водяной. Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Типоразмеры 400-1600 — однорядные теплообменники, типоразмеры 2200-3800 — двухрядные.

Теплоутилизаторы

Тепловая энергия воздуха передается приточному воздуху через пластинчатый рекуператор или роторный регенератор. Поверхность теплообмена пластинчатого рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрёстное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Поверхность теплообмена роторного регенератора представляет собой вращающийся барабан из волнообразных алюминиевых лент, обеспечивающих высокоэффективную теплопередачу. КПД рекуперации достигает 85%.

Фильтры

В приточных частях установки в качестве грубой очистки используется предфильтр G2, в качестве тонкой – кассетный фильтр F7. В вытяжной части – кассетный фильтр G3. Опционально имеется возможность установки кассетного угольного фильтра.

Автоматика

К установкам предлагается комплект автоматики (блоки управления, датчики и т.д.), обеспечивающий надёжную защиту, точную работу и гибкое управление.

Маркировка

AVS
1
700
2
V
3
RC
4
E1,5
5
R
6
1
тип мини приточно-вытяжной установки
2
типоразмер
3
исполнение (V – напольное, выброс вверх, S – напольное, выброс в стороны)
4
тип теплоутилизатора (RC – пластинчатый рекуператор, RG – роторный регенератор)
5
тип нагревателя, мощность, кВт (E – электрический, W – водяной)
6
сторона обслуживания для исполнения S (L – левая сторона, R – правая сторона)

Характеристики

Типоразмер Нагреватели электрические
(с рекуператором / с регенератором) 		Нагреватели водяные Вес (с рекуператором / с регенератором), кг Присоедин.
размеры, мм
Мощн.,
кВт 		Ток, А (Напряжение, В) Кол-во
ступеней 		Мощн.,
кВт 		Подсоединение,
дюйм 		Выброс вверх Выброс в стороны
400 1 / 0,5 5,9 (1~220) / 4 (1~220) 1 / 1 2,88 1/2" 105 / 120 80 / 90 Ø200
400 1,5 / 1 8,2 (1~220) / 6,2 (1~220) 1 / 1 2,88 1/2" 105 / 120 80 / 90 Ø200
400 2,5 / 1,5 12,7 (1~220) / 8,5 (1~220) 1 / 1 2,88 1/2" 105 / 120 80 / 90 Ø200
700 1,5 / 1 8,8 (1~220) / 6,9 (1~220) 1 / 1 4,59 1/2" 125 / 140 105 / 100 Ø200
700 3 / 2 15,6 (1~220) / 11,4 (1~220) 1 / 1 4,59 1/2" 125 / 140 105 / 100 Ø200
700 6 / 3 11,1 (3~380) / 16 (1~220) 1 / 1 4,59 1/2" 125 / 140 105 / 100 Ø200
1100 2 / 1,5 11,5 (1~220) / 9,6 (1~220) 1 / 1 7,18 1/2" 155 / 165 140 / 120 Ø250
1100 4,5 / 3 9,3 (3~380) / 16,4 (1~220) 2 / 1 7,18 1/2" 155 / 165 140 / 120 Ø250
1100 7,5 / 4 13,8 (3~380) / 21 (1~220) 2 / 1 7,18 1/2" 155 / 165 140 / 120 Ø250
1600 4,5 / 3 10,2 (3~380) / 17,3 (3~380) 1 / 1 10,6 1/2" 265 / 220 230 / 190 Ø315
1600 7,5 / 6 14,7 (3~380) / 12,5 (3~380) 1 / 1 10,6 1/2" 265 / 220 230 / 190 Ø315
1600 10,5 / 9 19,3 (3~380) / 17 (3~380) 2 / 2 10,6 1/2" 265 / 220 230 / 190 Ø315
2200 4,5 / 3 10,2 (3~380) / 17,3 (3~380) 1 / 2 20 1/2" 280 / 250 240 / 215 500×250
2200 9 / 7,5 17 (3~380) / 14,7 (3~380) 2 / 2 20 1/2" 280 / 250 240 / 215 500×250
2200 13,5 / 10,5 23,8 (3~380) / 19,5 (3~380) 2 / 2 20 1/2" 280 / 250 240 / 215 500×250
2900 6 / 4,5 14,1 (3~380) / 11,8 (3~380) 1 / 2 27 1/2" 345 / 315 345 / 240 500×300
2900 12 / 9 23,2 (3~380) / 18,6 (3~380) 2 / 2 27 1/2" 345 / 315 345 / 240 500×300
2900 18 / 13,5 32,3 (3~380) / 25,5 (3~380) 2 / 2 27 1/2" 345 / 315 345 / 240 500×300
3800 9 / 6 20,5 (3~380) / 15,9 (3~380) 2 / 2 34 1/2" 365 / 330 365 / 270 600×300
3800 18 / 12 34,1 (3~380) / 25 (3~380) 2 / 2 34 1/2" 365 / 330 365 / 270 600×300
3800 25,5 / 18 45,5 (3~380) / 34,1 (3~380) 2 / 2 34 1/2" 365 / 330 365 / 270 600×300

Типоразмеры

Установки AVS с выбросом в стороны

AVS-400-S-RG
AVS-3800-S-RC
AVS-3800-S-RG
AVS-2900-S-RC

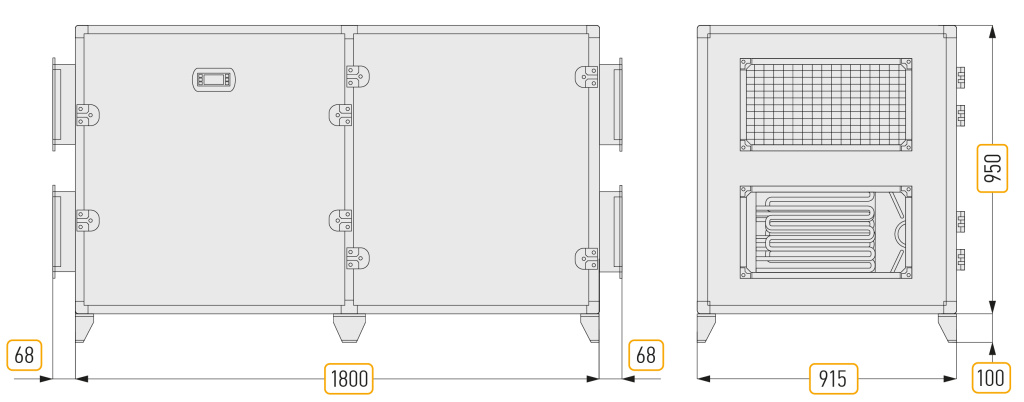

AVS-2900-S-RG

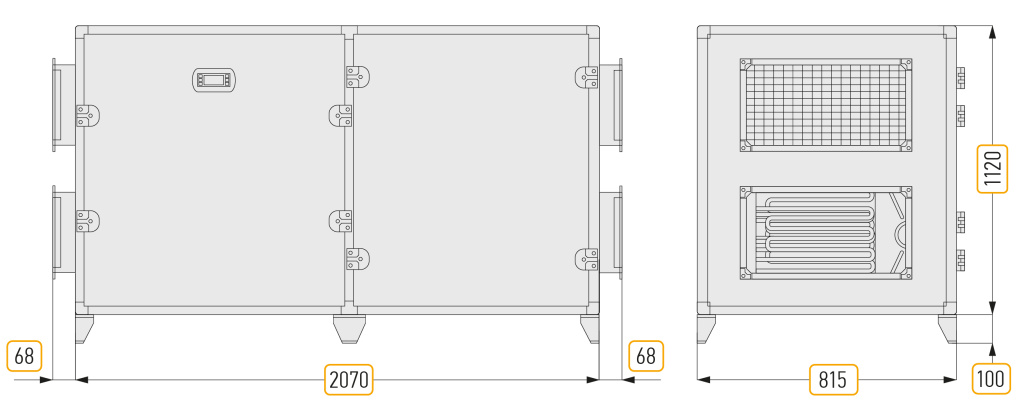

AVS-2200-S-RC
AVS-2200-S-RG

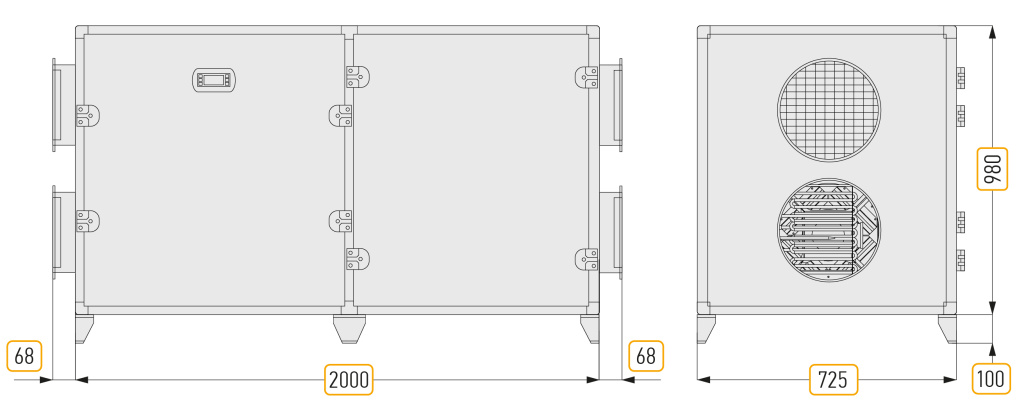

AVS-1600-S-RC

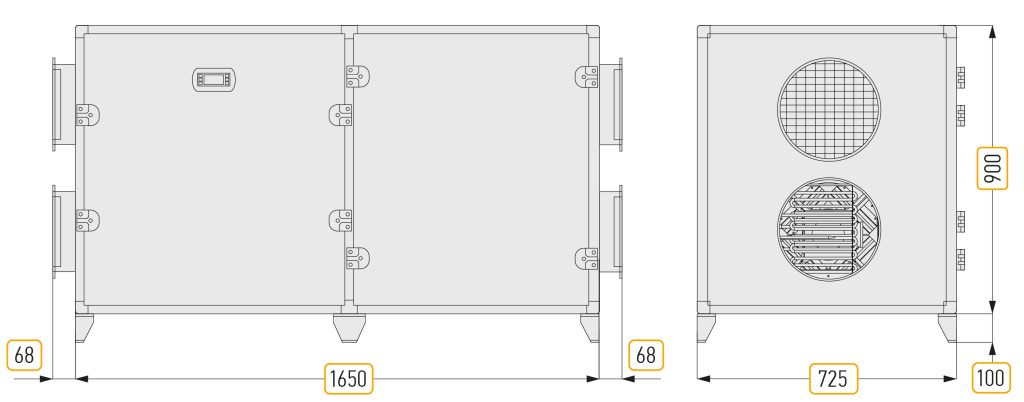

AVS-1600-S-RG
AVS-1100-S-RC
AVS-1100-S-RG
AVS-700-S-RC
AVS-700-S-RG
AVS-400-S-RC

Установки AVS с выбросом вверх

AVS-400-V-RG
AVS-3800-V-RC

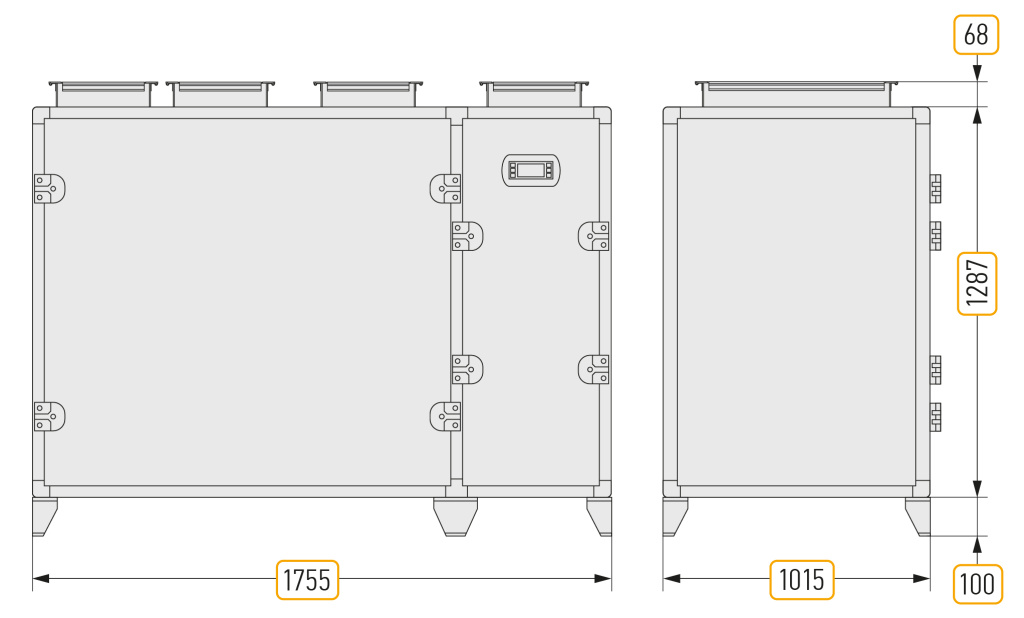

AVS-3800-V-RG
AVS-2900-V-RC

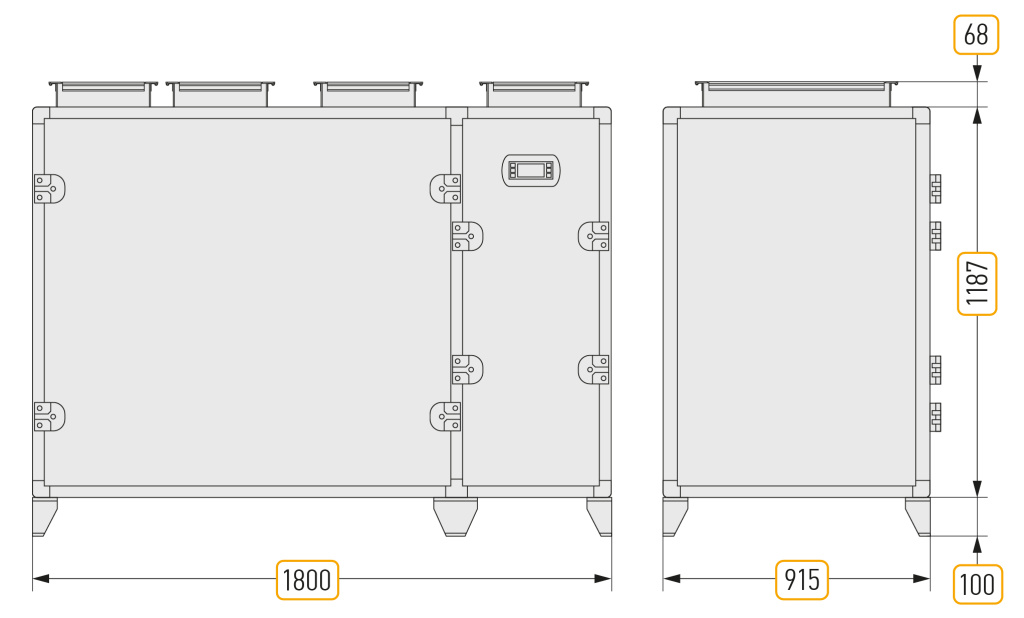

AVS-2900-V-RG

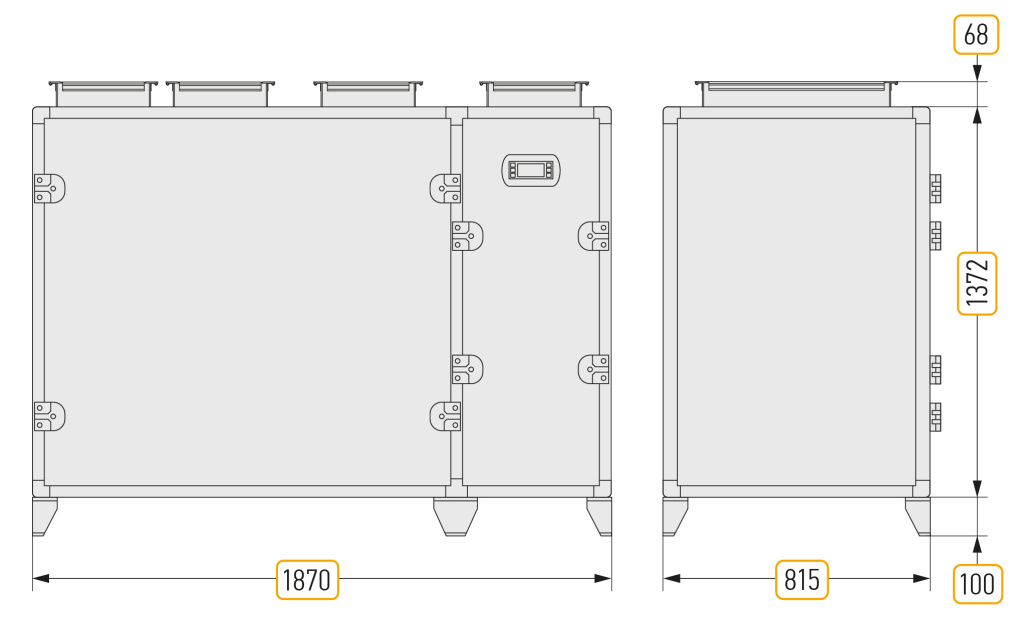

AVS-2200-V-RC

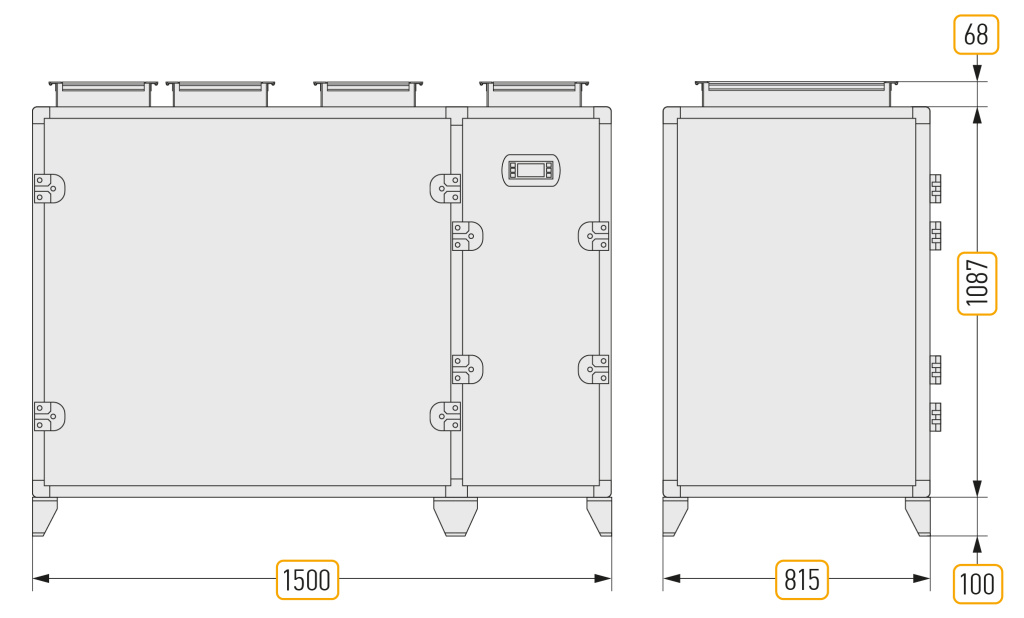

AVS-2200-V-RG
AVS-1600-V-RC
AVS-1600-V-RG

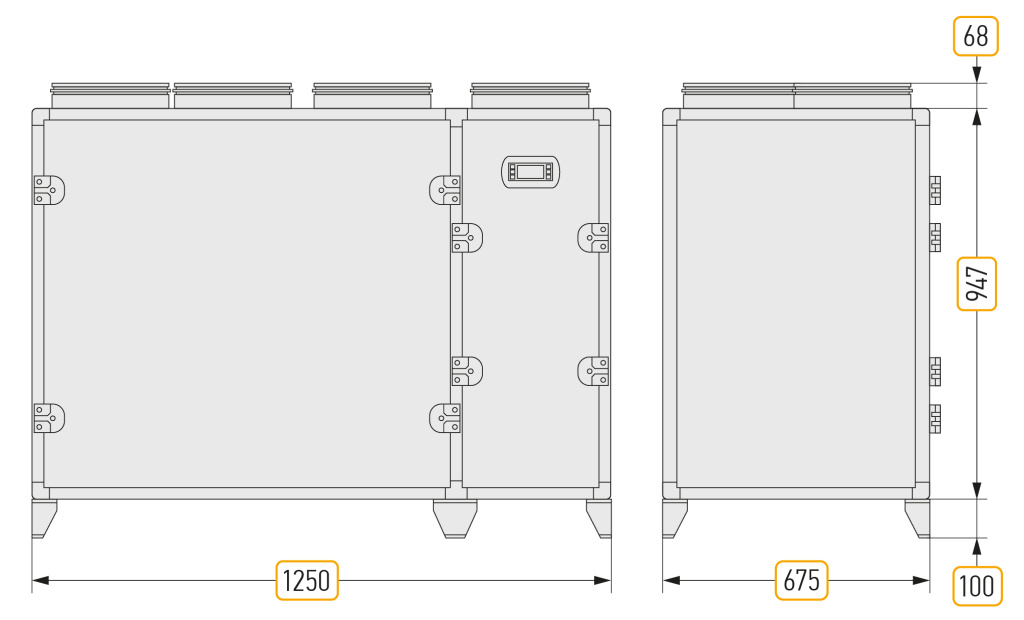

AVS-1100-V-RC
AVS-1100-V-RG
AVS-700-V-RC

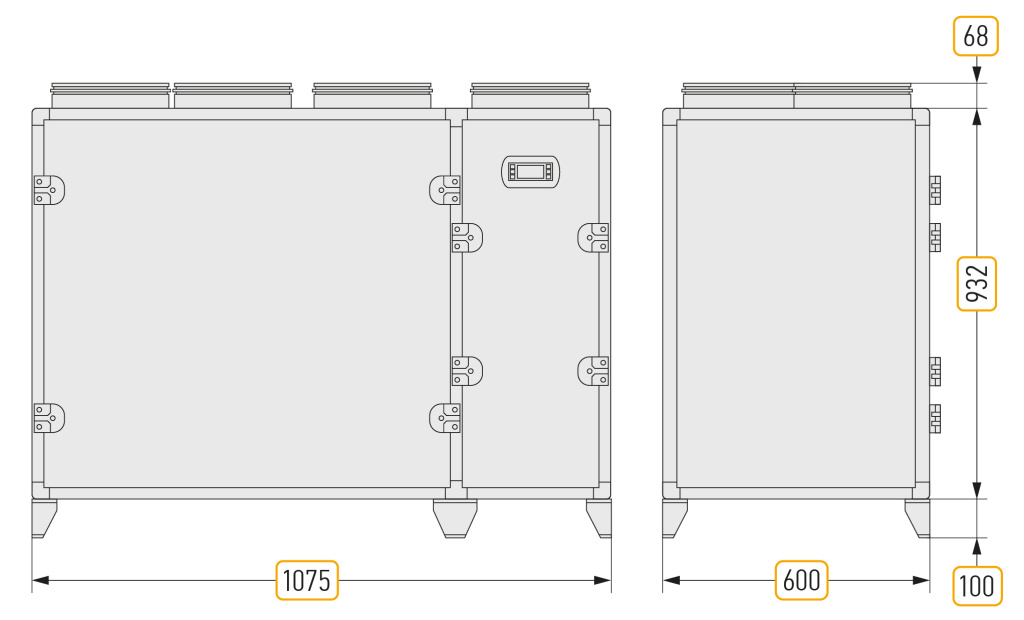

AVS-700-V-RG
AVS-400-V-RC

Дополнительно

Регулирующая заслонка DPR

Подробнее

Регулирующая заслонка DKR

Подробнее

Приводы воздушных заслонок VR

Подробнее

Выносная панель управления для установок AVS

Подробнее

Шумоглушитель пластинчатый GHP

Подробнее

Шумоглушитель GHK

Подробнее

Воздухоохладитель водяной OW

Подробнее

Воздухоохладитель фреоновый OF

Подробнее

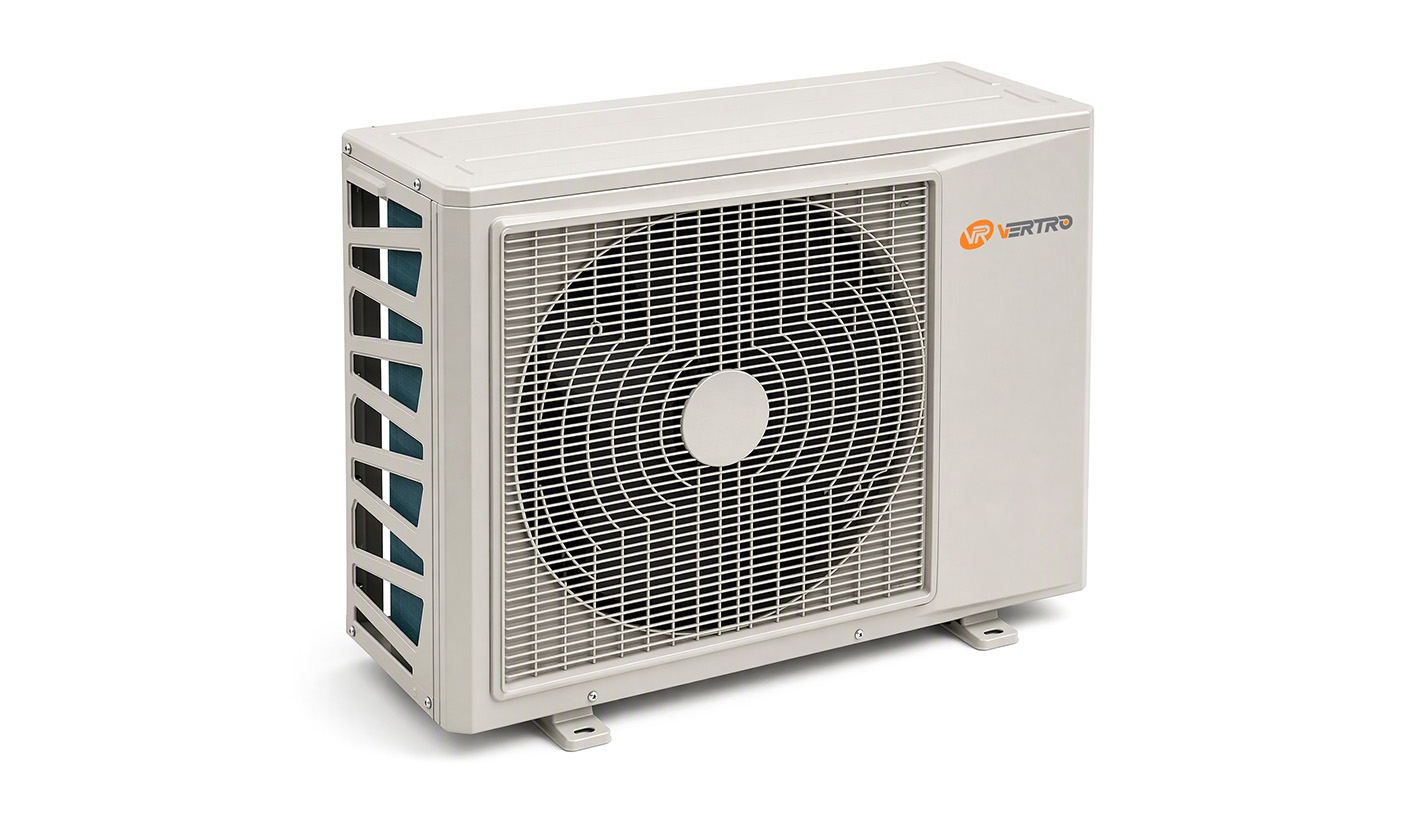

Компрессорно-конденсаторный блок VCU
