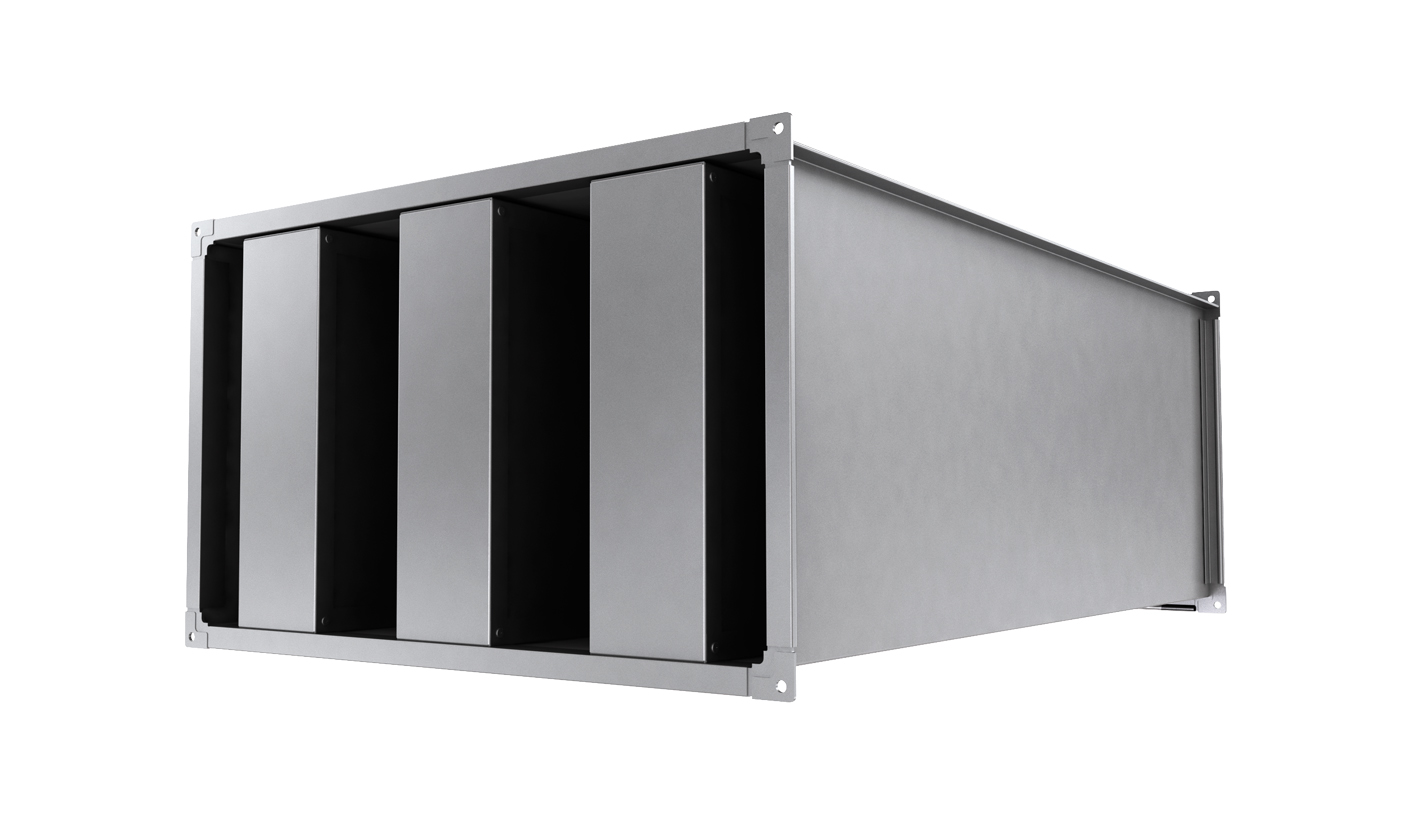

Шумоглушители GHP используются для снижения уровня шума от вентиляторов в вентиляционных системах прямоугольного сечения. Монтируются в любом положении.

Корпус шумоглушителя выполнен из оцинкованной стали марки 08ПС;
Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
Шумопоглощающие пластины выполнены из минеральной ваты, обтянутой войлоком, предотвращающим выдувание частиц;
Количество шумопоглощающих пластин – от 2‑х до 5‑ти в зависимости от типоразмера;
10 типоразмеров, в каждом из которых существует две модификации длины шумопоглощающего участка: 600 и 1000 мм (6 / 10).

Маркировка

GHP

30-15

(6/10)

(нерж.)

обозначение пластинчатого шумоглушителя

присоединительные размеры фланца, см

длина шумопоглощающего участка, ×100 мм (600 мм, 1000 мм)

нержавеющее исполнение

Преимущества

В 3 раза более эффективное шумоглушение

В 3 раза тише (или на 216% эффективнее), в сравнении с аналогами. Благодаря массивному корпусу, количеству шумоглушащих пластин и применению сертифицированного шумопоглощающего материала средний уровень шума в шумоглушителях ВЕРТРО в канале составляет ≈75,3 дБ.

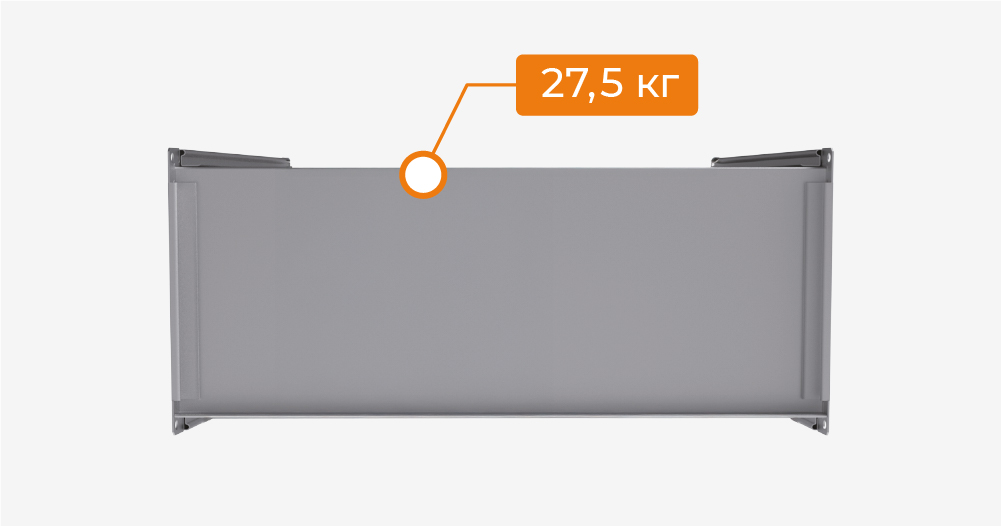

На 70% более массивный корпус

Масса корпуса на 60–70% больше, чем у аналогов. Шумоглушитель 500х300 весит 27,5 кг, аналоги — 16,5–19,5 кг.

Усиленные фланцы

Толщина металла на фланцах шумоглушителей ВЕРТРО — 2 мм. В изделиях других производителей — 0,7–1 мм.

Сертифицированный шумопоглощающий материал

В шумоглушителях ВЕРТРО используется сертифицированная минеральная каменная вата плотностью 71 кг / м³. Она обладает высокими звукоизоляционными свойствами, водостойкая, негорючая. Каждая шумоглушащая пластина защищена специальным тканевым слоем, который продлевает срок службы каменной ваты и препятствует разлёту её частиц по каналу.

Больше шумоглушащих пластин

В канальных шумоглушителях ВЕРТРО применяется больше шумоглушащих пластин по сравнению с аналогами. Например, в типоразмере 500х300 используются 3 пластины (до 5 в зависимости от типоразмера), а в изделиях других производителей — обычно 2 пластины.

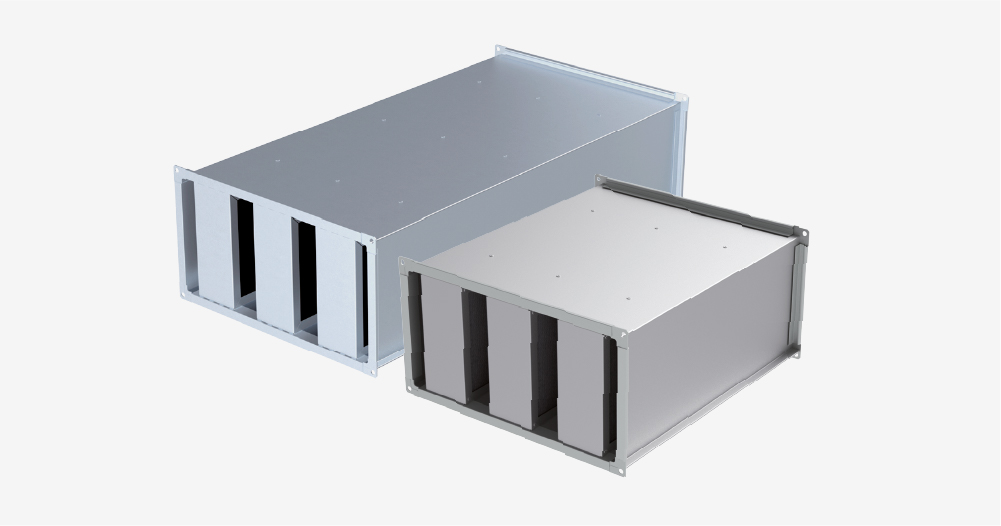

Исполнения по материалу и длине

Шумоглушители ВЕРТРО можно изготовить не только в стандартной длине 1000 мм, но и в укороченном варианте 600 мм. Также доступен коррозионностойкий вариант специсполнения из нержавеющей стали.

Характеристики

Шумоподавление (дБ) в диапазонах частот (Гц)

Обозначение	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
GHP 30-15 (6/10)	1,2/2	2,4/4	4/7	9,1/16	18/28	21/36	21/35	17/27
GHP 40-20 (6/10)	15/24	11/20	10/17	15/25	20/33	28/46	23/40	21/33
GHP 50-25 (6/10)	14/23	11/19	12/19	18/28	23/40	29/47	31/52	28/49
GHP 50-30 (6/10)	15/26	13/20	13/22	19/33	25/42	32/52	31/53	34/55
GHP 60-30 (6/10)	12/21	10/17	11/17	17/29	24/37	28/48	26/44	22/36
GHP 60-35 (6/10)	10/17	9/15	8/14	15/25	22/38	29/49	26/42	26/42
GHP 70-40 (6/10)	12/21	10/18	12/19	19/32	27/43	31/52	34/55	28/49
GHP 80-50 (6/10)	11/19	9/14	10/18	14/23	25/41	32/52	30/51	24/40
GHP 90-50 (6/10)	12/21	10/16	12/20	18/29	27/47	34/54	32/55	26/45
GHP 100-50 (6/10)	12/19	9/15	11/17	13/23	26/41	31/52	30/51	25/40

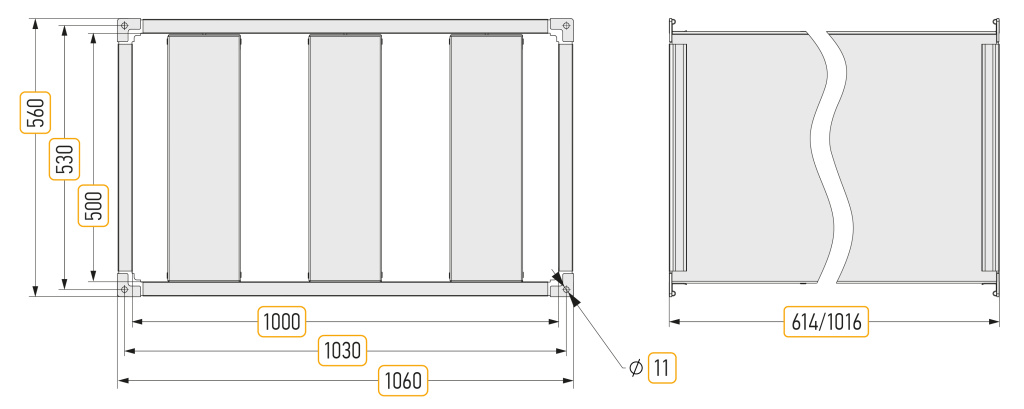

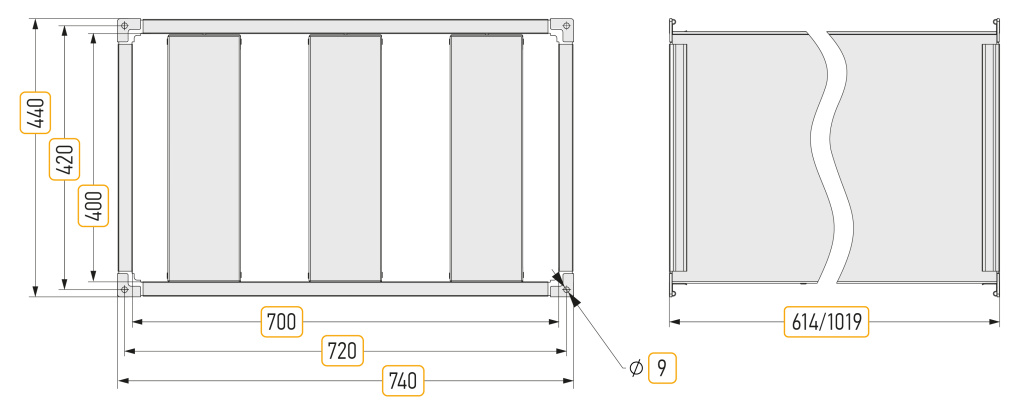

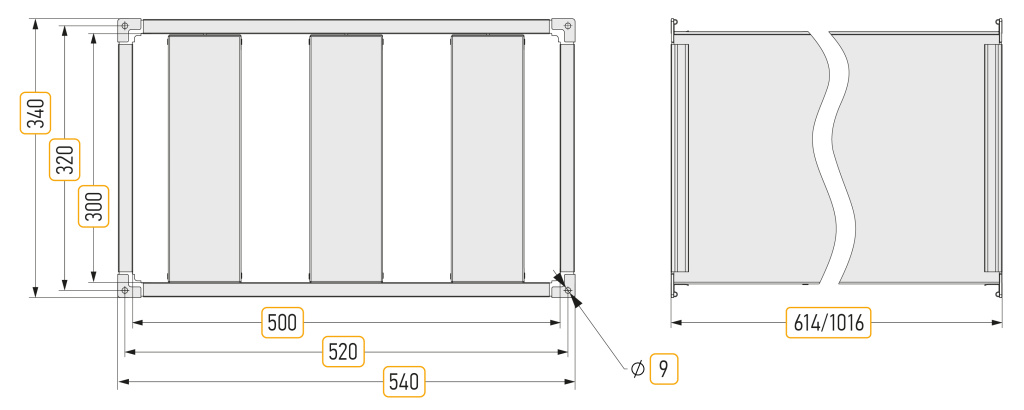

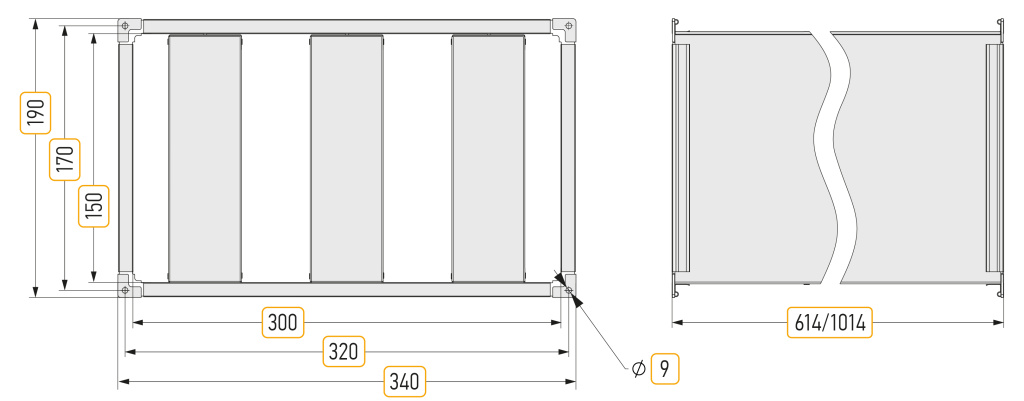

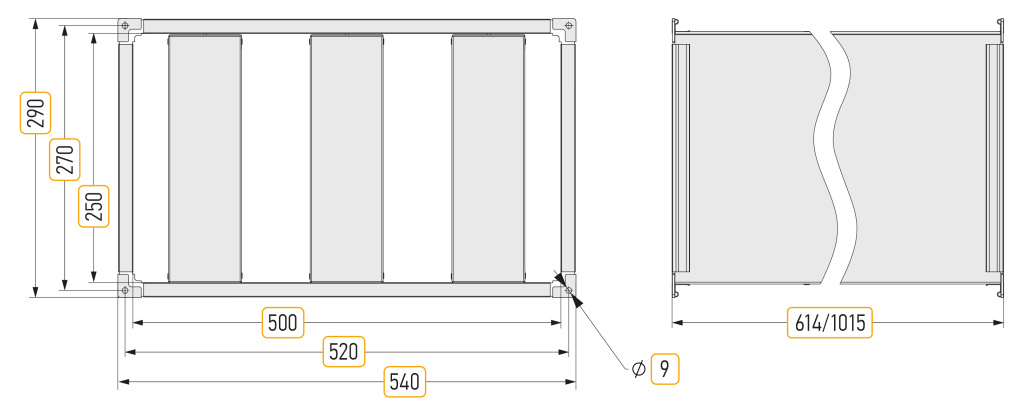

Типоразмеры
