Центральный кондиционер AVMD

Производительность: до 18500 м3

  • Производится в одноэтажном и двухэтажном исполнениях;
  • За счет прямоугольного сечения каждого этажа общая высота кондиционера не превышает 2 м;
  • Облегченная конструкция, максимально оптимизированная по габаритам;
  • Каркас из алюминиевого профиля и сендвич-панелей толщиной 25 мм;
  • Высота опор основания 100 мм;
  • Резиновый уплотнитель, встроенный в алюминиевый профиль, обеспечивает высокую герметичность конструкции со стороны съемных панелей и в месте соединения отдельных секций друг с другом;
  • Доступны в крышном и подвесном (до AVMD 9500) исполнении;
  • 11 типоразмеров: AVMD 1500, AVMD 2500, AVMD 3000, AVMD 3500, AVMD 4000, AVMD 4500, AVMD 5500, AVMD 7500, AVMD 9500, AVMD 13500, AVMD 18500
  • Описание
  • График подбора
  • Типоразмеры
  • Секции
  • Исполнения
  • Документация
  • Revit
  • Видео

Особенности конструкции

Центральные кондиционеры AVMD представляют собой набор последовательно размещенных функциональных блоков. Набор и размещение блоков зависит от технических требований, предъявляемых к изделию, месту его установки. Их использование позволяет сформировать установку для конкретного помещения и параметров воздушной среды.

Корпуса секций представляют собой жесткую каркасную конструкцию, выполненную из алюминиевого профиля, состыкованного стальными уголками с полипропиленовыми заглушками, установленную на стальных оцинкованных опорах. Каркас облицован сэндвич-панелями.

Трехслойные сэндвич-панели представляют собой легкую конструкцию, состоящую из двух стальных оцинкованных листов с пенополиуретановым наполнителем между ними. Пенополиуретан является негорючим материалом, теплопроводность которого в два раза меньше, чем у минеральной ваты или стекловолокна. Использование вышеуказанных материалов обеспечивает высокую стойкость данной конструкции к атмосферным воздействиям.

В конструкции предусмотрены быстросъемные сервисные панели для проведения ремонтных и профилактических работ, которые оснащаются ручками и специальным уплотнением.

Все внутренние металлические элементы конструкции секций выполнены из листовой оцинкованной стали. Крепежные элементы: заклёпки – алюминиевые, остальные метизы – оцинкованные.

В основе концепции разработки каркасно-панельных приточно-вытяжных установок AVMD лежит принцип использования «свободного колеса» в вентиляторной секции агрегата. В установках применены рабочие колеса с назад загнутыми лопатками, установленные непосредственно на валу асинхронного трехфазного электродвигателя. Пуск и управление электродвигателем производится (в зависимости от выбранной комплектации) либо посредством частотного регулятора оборотов, либо посредством устройства двухступенчатого (плавного) запуска (для двигателей малой мощности возможен прямой электромонтаж).

Назначение

Приточные, вытяжные, приточно-вытяжные каркасно-панельные установки (центральные кондиционеры) VERTRO AVMD применяются в системах вентиляции и кондиционирования зданий и помещений общественного и производственного назначения для очистки, подогрева, охлаждения и смешивания воздуха или других невзрывоопасных газовых смесей с температурой от -40 до +40ºС, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Приточно-вытяжные установки AVMD монтируются в систему вентиляции и кондиционирования воздуха промышленных и общественных объектов. Допускается установка стандартного исполнения снаружи помещения, но с обязательным навесом от попадания влаги. Центральные кондиционеры стандартного исполнения эксплуатируются в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150. При условии обеспечения защиты от воздействия внешних климатических факторов (навес и т.п.) – категории У2. Установки «крышного» исполнения могут эксплуатировать в условиях умеренного климата 1-ой категории размещения.

Приточные и вытяжные каркасно-панельные установки AVMD изготавливаются в 11 типоразмерах в зависимости от размеров проходного сечения. Каждому типоразмеру соответствуют различные варианты комплектаций в зависимости от наборов функциональных блоков по требованию заказчика.



Комплект поставки

Центральные кондиционеры AVMD поставляются в виде готового к установке моноблока. Если по количеству функциональных блоков возможность разместить их в одном моноблоке отсутствует, то кондиционеры поставляются в виде двух и более моноблоков. Заказываемая автоматика управления поставляется отдельно. Запасные части и инструмент в комплект поставки не входят.

Дополнительное оснащение

По заказу секции кондиционеров могут дополнительно оснащаться различными конструктивными доработками и дополнениями (элементы из нержавеющей стали, сервисные выключатели вентиляторов, сервоприводы заслонок, съёмные панели на петлях и т.п.).

Маркировка

AVMD 9500 P / Р1 / К1 / 2Р1 / 2К1 / ADR03. 2F3 / R1 / GDR07. V40-04 х 30. 2V40-04 x 30 / AD08. H2.2H2 / ADR03. N2. 2F3 / 2P1 / P1

AVMD – обозначение центрального кондиционера
9500 – типоразмер установки (1500, 2500, 3000, 3500, 4000, 4500, 5500, 7500, 9500, 13500, 18500)
P – сторона обслуживания по ходу воздуха (L – левая, Р – правая)
P1 – гибкая вставка 1-го этажа
K1 – заслонка 1-го этажа
2P1 – гибкая вставка 2-го этажа
2K1 – заслонка 2-го этажа
ADR03 – тип секции (А – без вентблока, G – c вентблоком)
2F3 – блок фильтра, установленный на 2-м этаже (3 – степень очистки)
R1 – блок теплоутилизатора (1 – пластинчатый рекуператор; 2 – роторный регенератор)
GDR07 – тип секции
V40-04х30.2V40-04x30– блок вентблоков (40 – маркировка колеса; 04 – мощность электродвигателя по паспорту, кВт; 30 – обороты электродвигателя по паспорту в минуту (х100))
AD08 – тип секции
H2.2H2 – блок шумоглушителей (1 – укороченного, 2 – с нормальными размерами кассеты)
ADR03 – тип секции
N2 – блок нагревателя водяного, установленного на 1-м этаже (2 – двухрядного, 3 – трехрядного)
2F3 – блок фильтра, установленный на 2-м этаже (3 – степень очистки)
2P1 – гибкая вставка 2-го этажа
P1 – гибкая вставка 1-го этажа

График быстрого подбора AVMD

Типоразмеры VERTRO AVMD



AVMD 1500 (одноэтажный): 574 х 338 мм,
AVMD 1500 (двухэтажный): 574 х 704 мм,
AVMD 2500 (одноэтажный): 674 х 416 мм,
AVMD 2500 (двухэтажный): 674 х 804 мм,
AVMD 3000 (одноэтажный): 674 х 466 мм,
AVMD 3000 (двухэтажный): 674 х 904 мм,
AVMD 3500 (одноэтажный): 774 х 466 мм,
AVMD 3500 (двухэтажный): 774 х 904 мм,
AVMD 4000 (одноэтажный): 774 х 516 мм,
AVMD 4000 (двухэтажный): 774 х 1004 мм,
AVMD 4500 (двухэтажный): 780 х 1100 мм,
AVMD 5500 (двухэтажный): 980 х 1100 мм,
AVMD 7500 (двухэтажный): 1180 х 1100 мм,
AVMD 9500 (двухэтажный): 1280 х 1310 мм,
AVMD 13500 (двухэтажный): 1480 х 1510 мм,
AVMD 18500 (двухэтажный): 1680 х 1710 мм

Функциональные секции AVMD

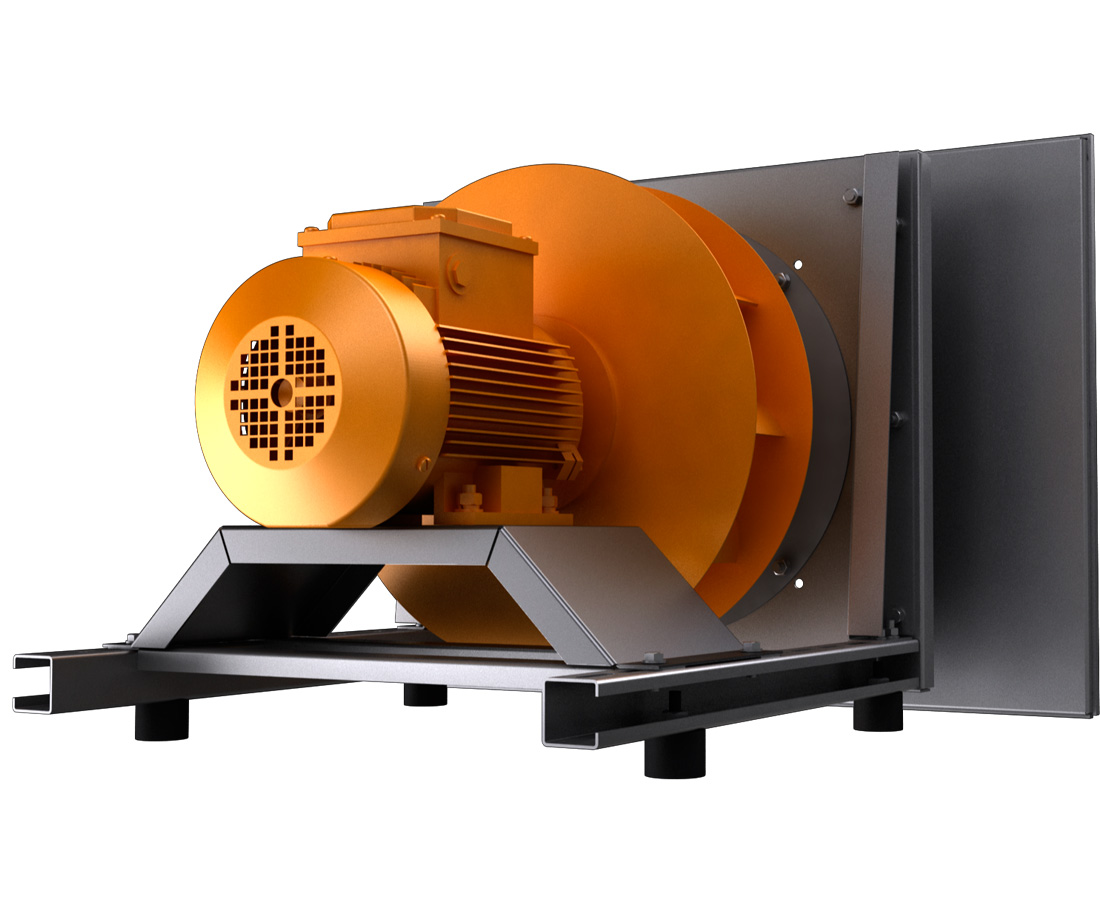

Вентилятор

    • Предназначен для создания воздушного потока;
    • Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
    • Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева.

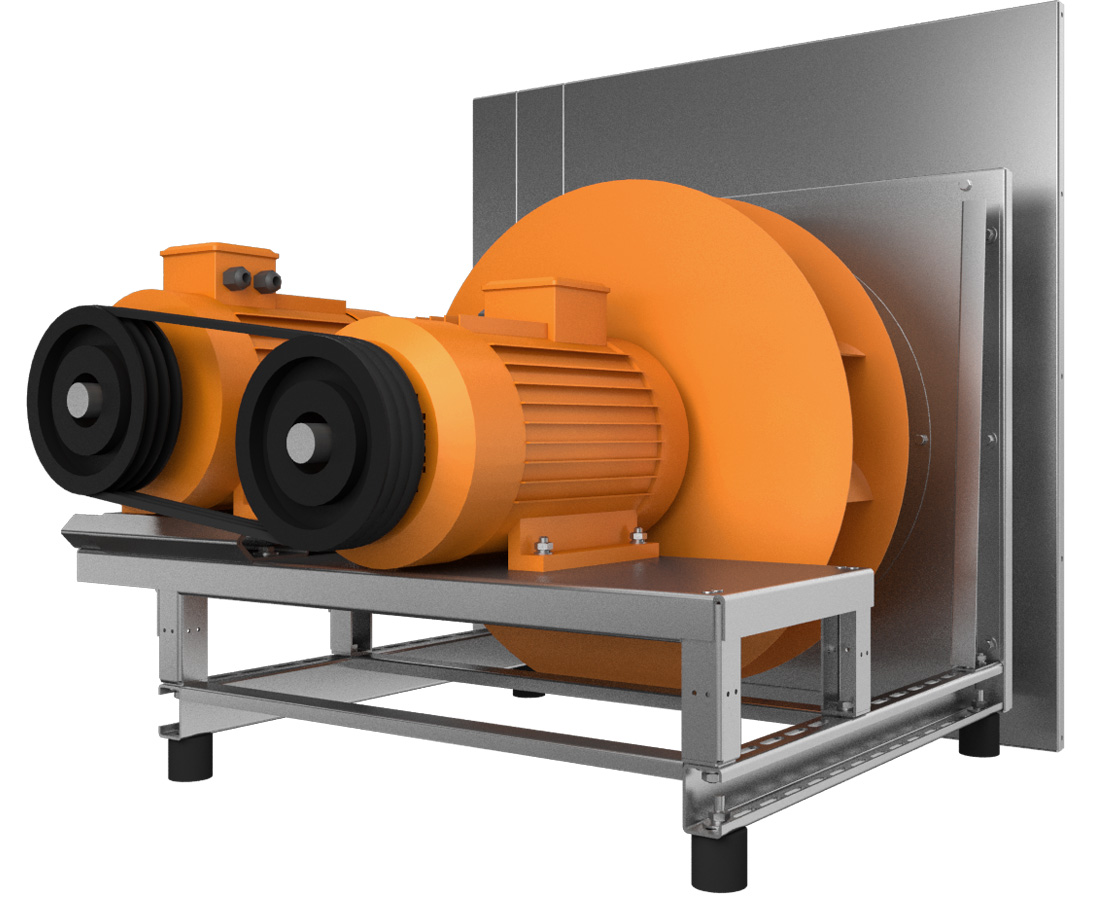

Вентилятор с резервным двигателем

    • Предназначен для создания воздушного потока;
    • Рабочее колесо установлено на валу резервного электродвигателя;
    • Соединение электродвигателей через клиноременную передачу позволяет оперативно восстановить работоспособность системы в случае выхода из строя основного электродвигателя.

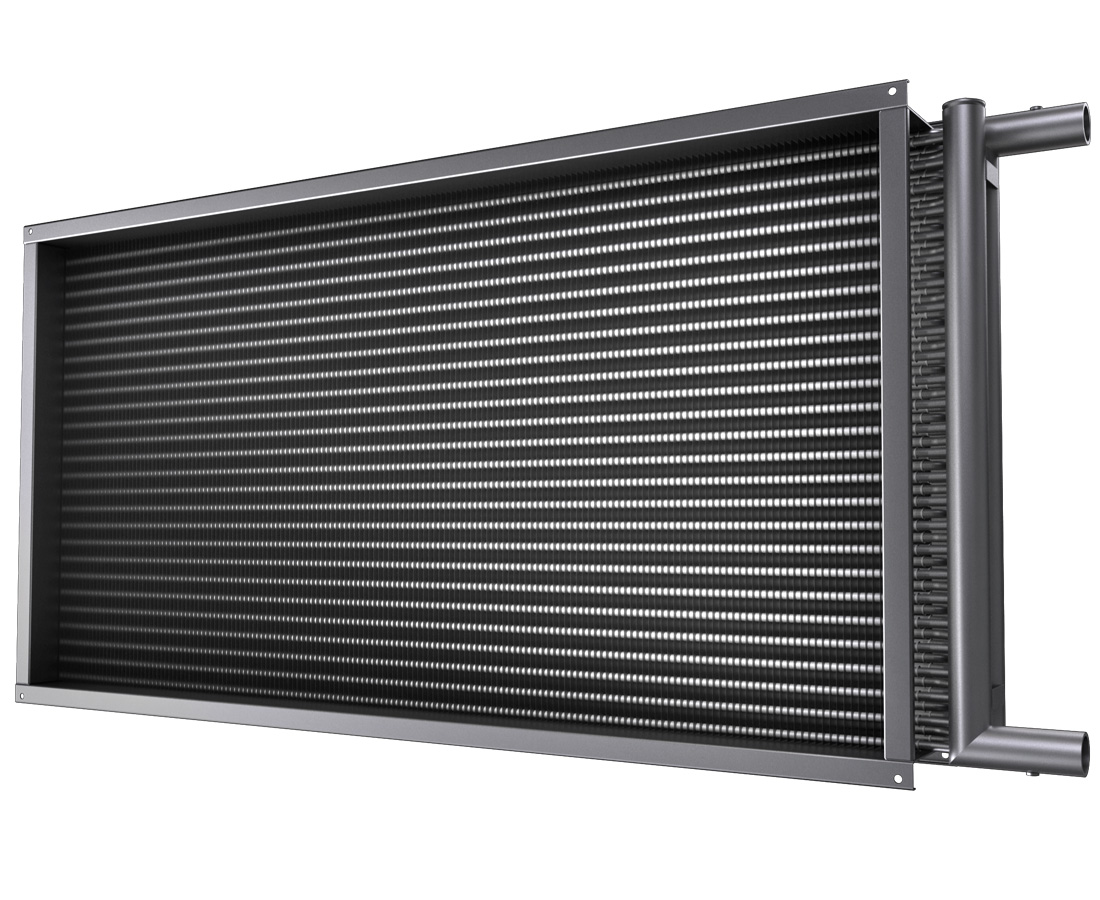

Водяной нагреватель

    • Предназначен для нагрева воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Патрубки для слива теплоносителя и выпуска воздуха из контура теплообменника.

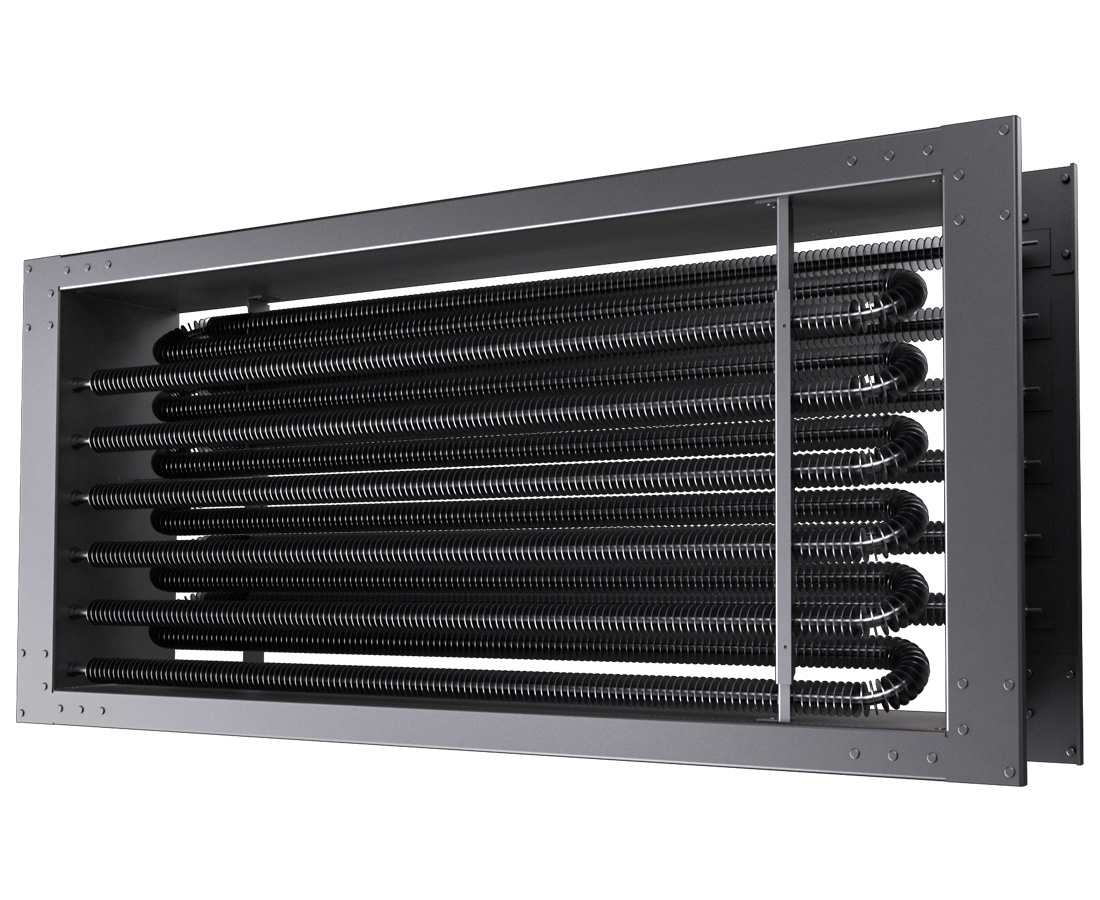

Электрический нагреватель

    • Предназначен для нагрева воздушного потока;
    • Нагревательные элементы трубчатого типа с оребрением, выполненным из стальной гофрированной ленты;
    • Мощность 30, 45, 60, 75, 90, 120 кВт;
    • Оснащен двумя термостатами защиты от перегрева: по температуре воздуха и по температуре корпуса.

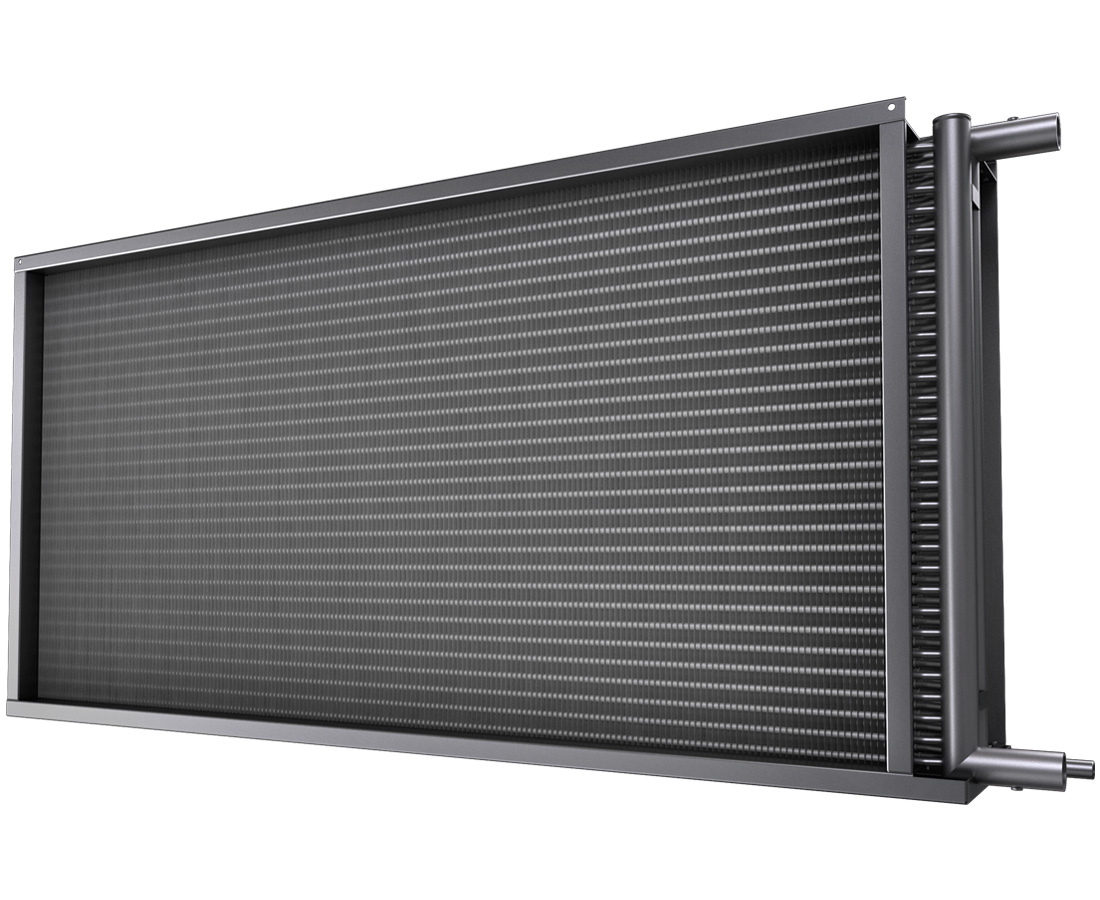

Водяной охладитель

    • Предназначен для охлаждения воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип холодоносителя – вода или незамерзающие смеси.

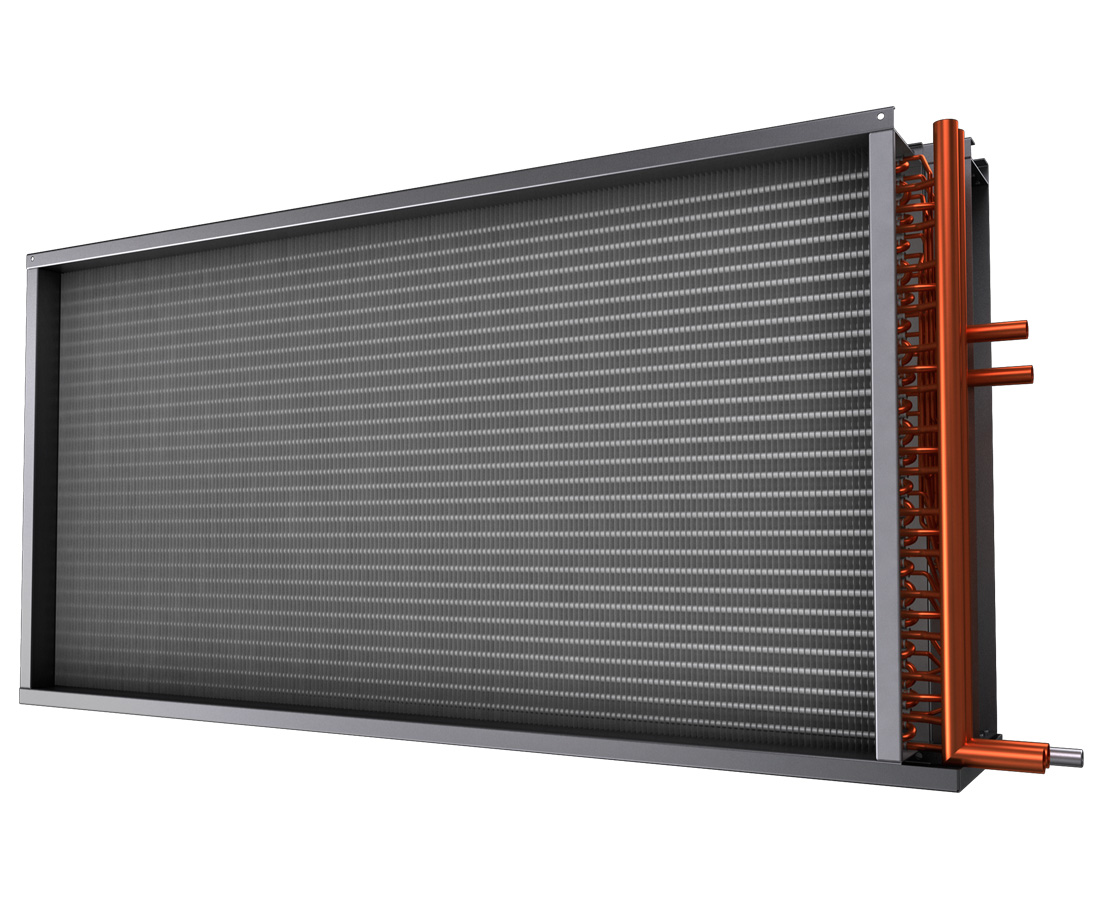

Фреоновый охладитель

    • Предназначен для охлаждения воздушного потока;<
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип хладагента – R407C, R410a.

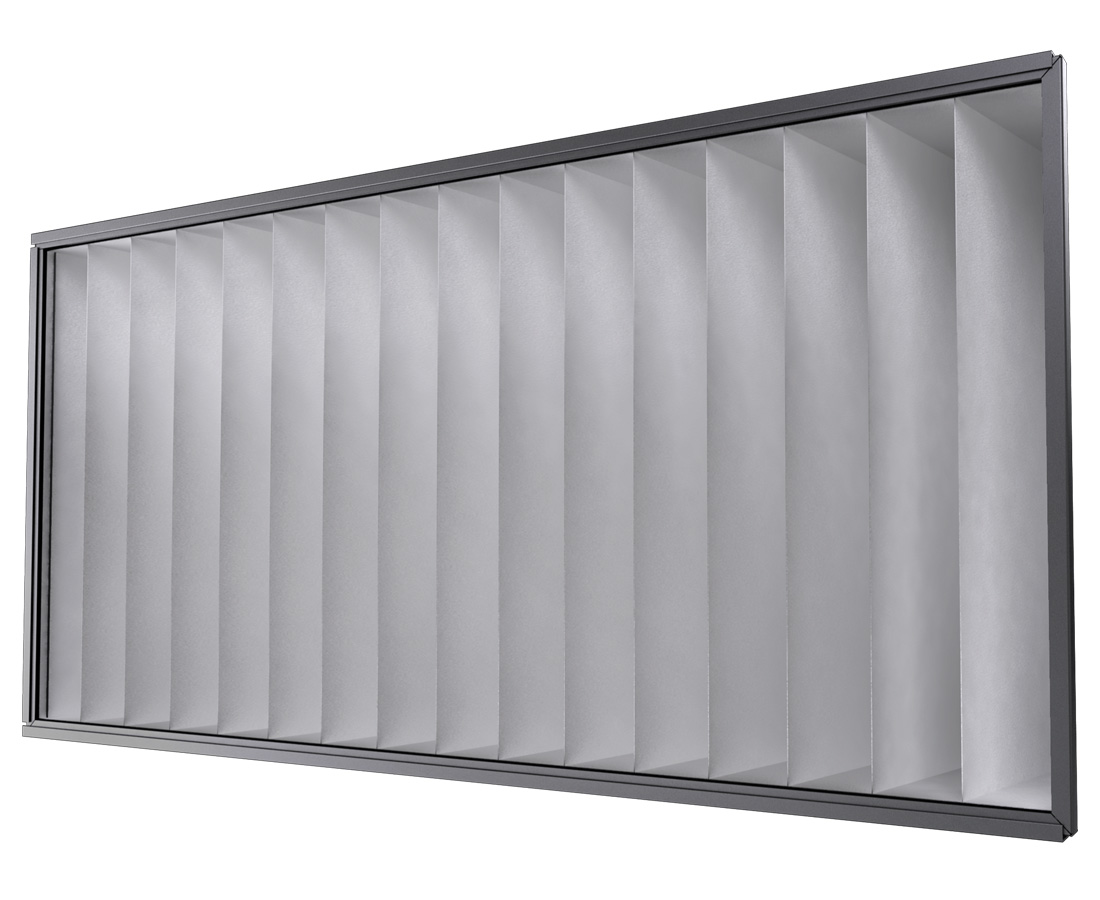

Фильтр

    • Предназначен для очистки воздушного потока от пыли и других твёрдых частиц;
    • Низкое аэродинамическое сопротивление;
    • Высокая пылеёмкость (долгий срок службы);
    • Степень очистки: G3, F5, F7, F9, H11, H12, H13, H14.

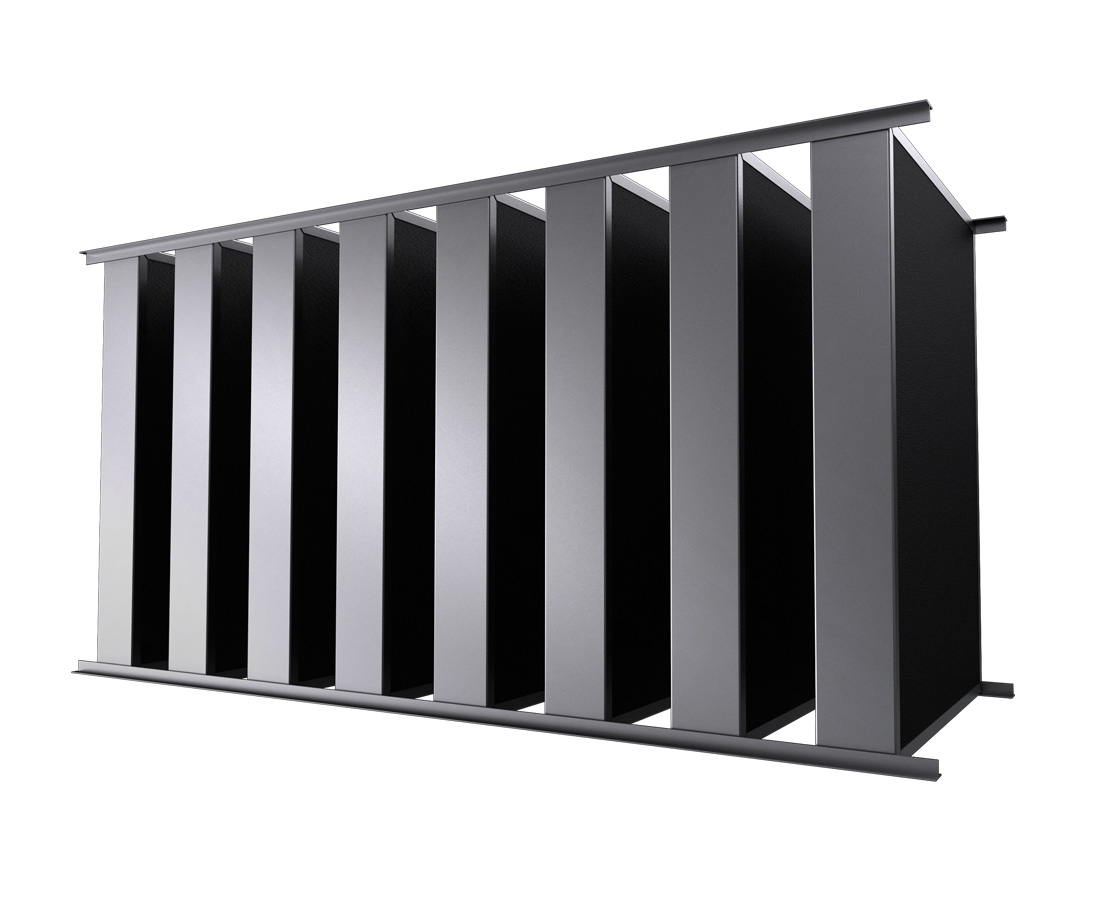

Шумоглушитель

    • Предназначен для снижения аэродинамического шума, создаваемого вентилятором в центральных кондиционерах;
    • Эффективное шумопоглощение в широком диапазоне частот;
    • Шумопоглощающий материал – минеральная вата.

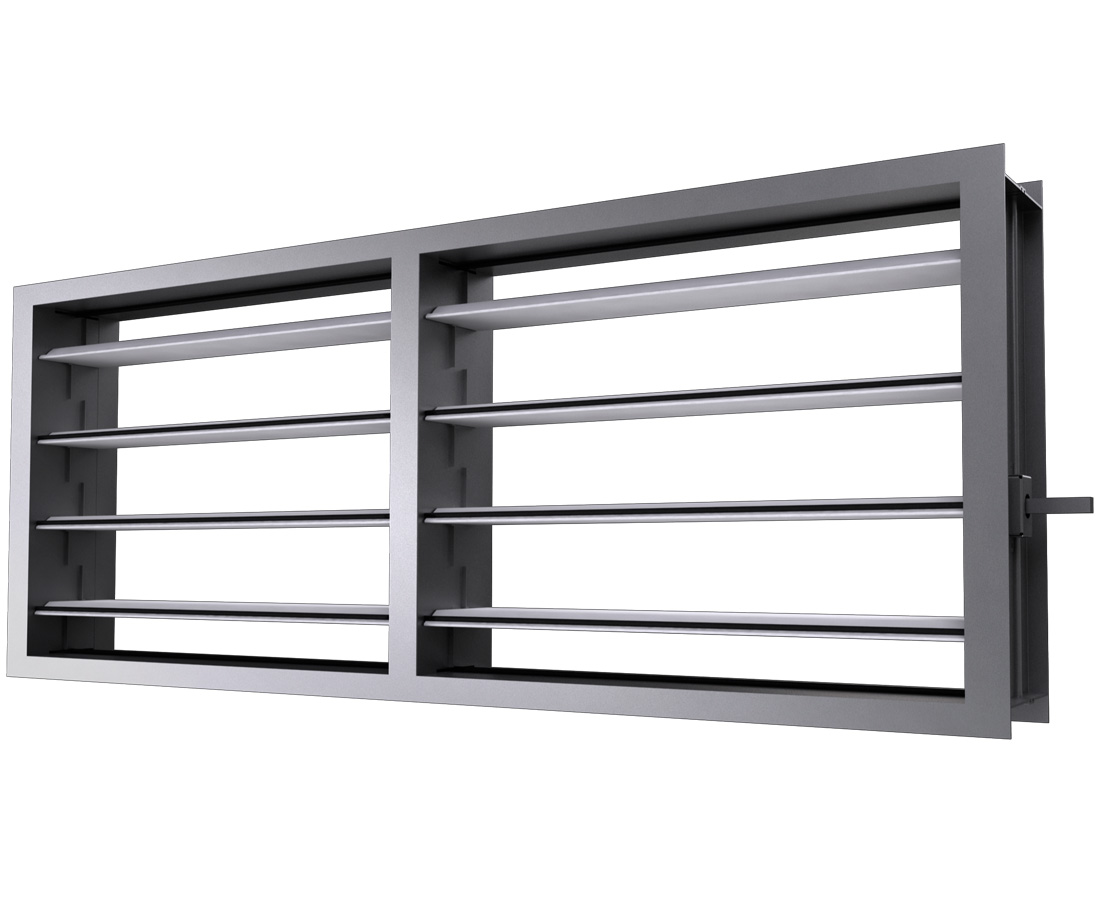

Регулирующая заслонка

    • Предназначена для перекрытия вентиляционного канала и регулирования потока воздуха;
    • Корпус и поворотные лопатки из алюминиевого профиля;
    • Шестерёнчатый привод из термостойкого пластика;
    • Резиновые уплотнители на каждой поворотной лопатке для увеличения герметичности и снижения риска примерзания;
    • Шток квадратного сечения для исключения проскальзывания.

Утепленная заслонка (КВУ)

    • Предназначена для перекрытия вентиляционного канала;
    • Корпус из оцинкованой стали, лопатки из алюминиевого профиля с замковым примыканием;
    • Рычажно-тяговый механизм передачи движения от привода к лопаткам;
    • ТЭНы для подогрева мест соприкосновения лопаток;
    • Клеммная коробка на корпусе для подключения.

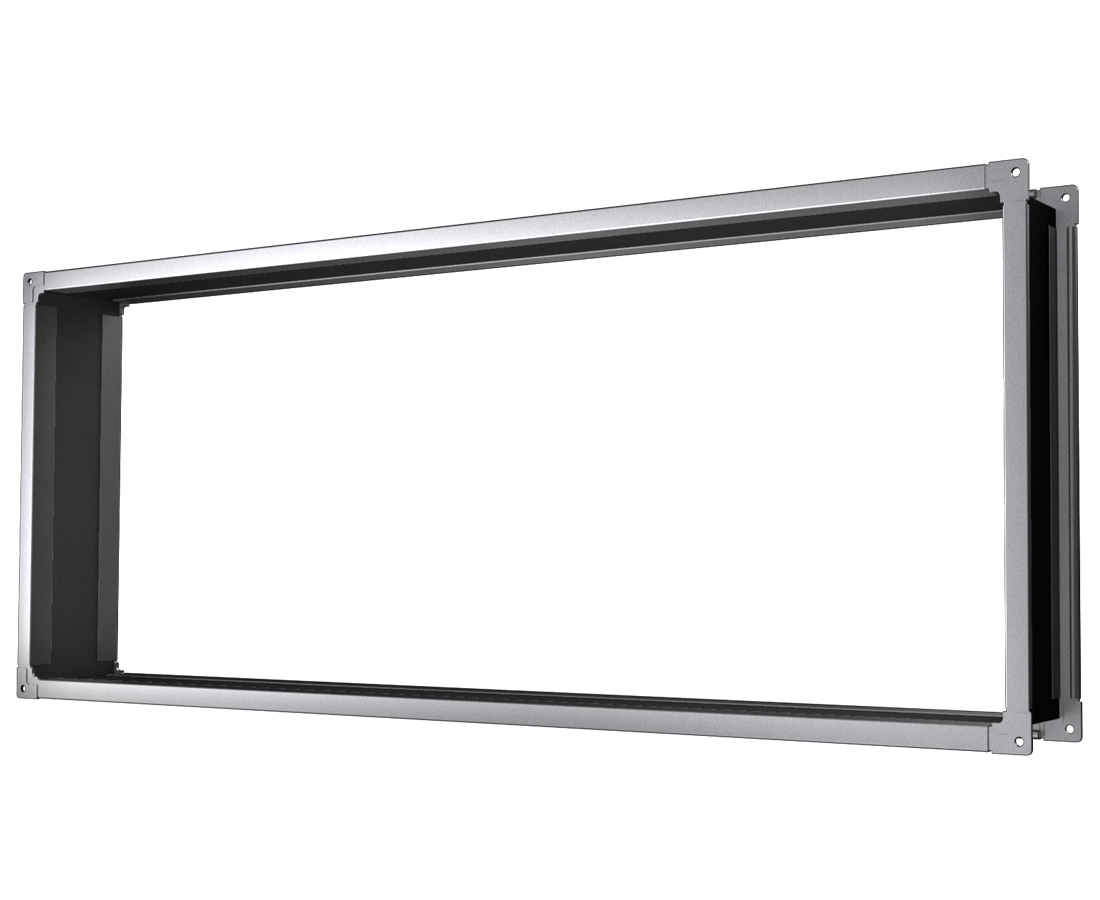

Гибкая вставка

    • Предназначена для присоединения центральных установок к воздуховодам прямоугольного сечения;
    • Изолирующий материал на основе винила предотвращает передачу вибрации от центрального кондиционера к воздуховодам;
    • Фланцы из оцинкованной стали обеспечивают надежное и герметичное соединение.

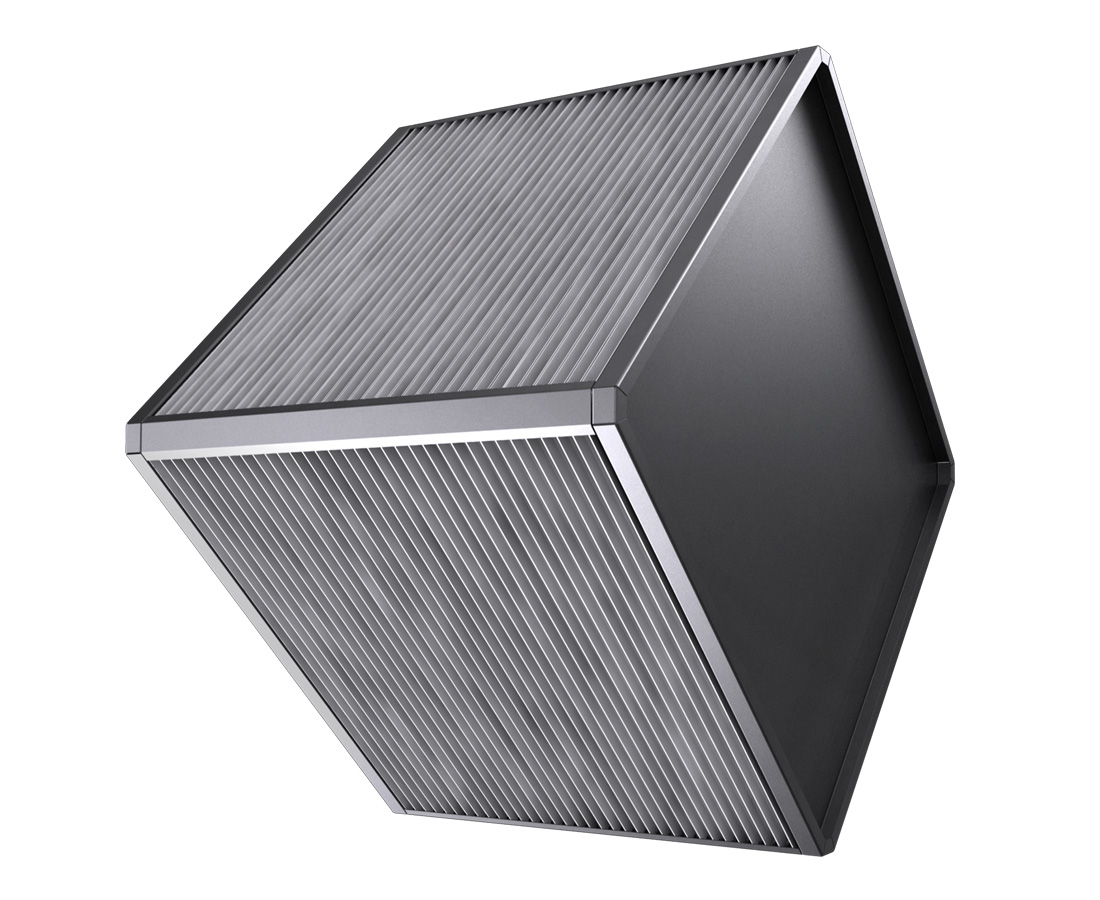

Пластинчатый рекуператор

    • Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
    • КПД утилизации до 60%;
    • Обводной канал на приточной части используется для защиты рекуператора от обмерзания в холодный период года и позволяет избежать нежелательной рекуперации в теплый период года.

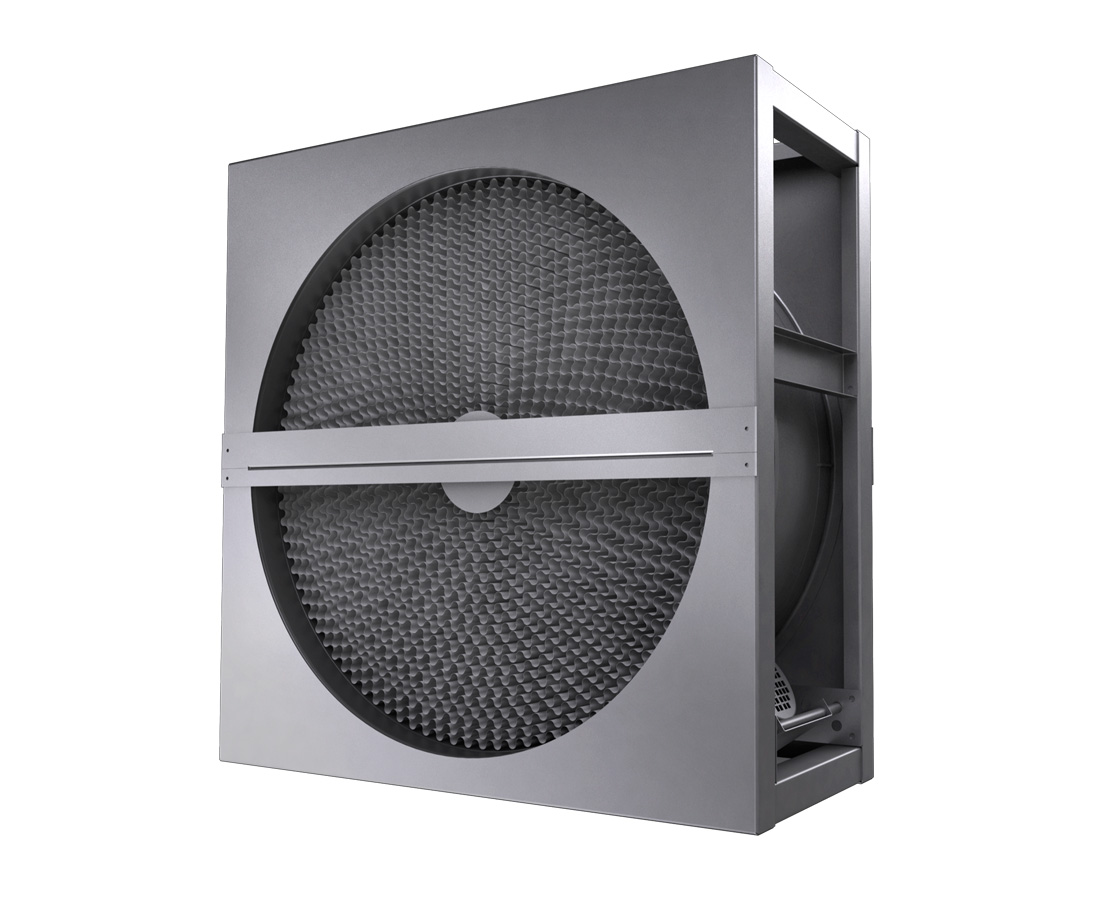

Роторный регенератор

    • Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
    • КПД утилизации до 80%;
    • Щёточные уплотнители из войлока минимизируют переток между приточным и вытяжным воздухом;
    • Минимальный риск обмерзания.

Варианты исполнения

Крышное исполнение AVMD

  • Исполнение для установки снаружи помещения;
  • Монтируется крыша, защищающая от попадания осадков и козырек на входном (выходном) отверстии для воздуха.

Подвесное исполнение AVMD

  • Подвесное исполнение возможно для типоразмеров до AVMD 9500;
  • Реализуется при помощи нескольких профилей (типа монтажной траверсы), с настраиваемой длиной.

Видео

  • Особенности центральных кондиционеров VERTRO
  • Снижение совокупных затрат
