Центральный кондиционер AVM

Производительность: до 21000 м3

  • Производится только в одноэтажном исполнении без теплоутилизаторов;
  • Оптимальные аэродинамические характеристики функциональных элементов за счёт построения типоразмеров на базе квадратного сечения;
  • Каркас из алюминиевого профиля и сендвич-панелей толщиной 25 мм;
  • Высота опор основания 100 мм;
  • Облегченная конструкция, максимально оптимизированная по габаритам;
  • Резиновый уплотнитель, встроенный в алюминиевый профиль, обеспечивает высокую герметичность конструкции со стороны съемных панелей и в месте соединения отдельных секций друг с другом;
  • Доступны крышное и подвесное (до AVM 9000) исполнения;
  • 10 типоразмеров: AVM 2000, AVM 3000, AVM 5000, AVM 6000, AVM 7000, AVM 9000, AVM 12000, AVM 15000, AVM 18000, AVM 21000
  • Описание
  • График подбора
  • Типоразмеры
  • Секции
  • Исполнения
  • Документация
  • Revit
  • Видео

Назначение

Приточные и вытяжные установки (центральные кондиционеры) VERTRO AVM применяются в системах вентиляции и кондиционирования зданий и помещений общественного и производственного назначения, к которым предъявляются определенные требования по комфортным или технологическим параметрам и используются для очистки, подогрева, охлаждения и смешивания воздуха или других невзрывоопасных газовых смесей с температурой от -40 до +40ºС, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Приточно-вытяжные установки AVM монтируются в систему вентиляции и кондиционирования воздуха промышленных и общественных объектов. Допускается установка стандартного исполнения снаружи помещения, но с обязательным навесом от попадания влаги. Центральные кондиционеры стандартного исполнения эксплуатируются в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150. При условии обеспечения защиты от воздействия внешних климатических факторов (навес и т.п.) – категории У2. Установки «крышного» исполнения могут эксплуатировать в условиях умеренного климата 1-ой категории размещения.

Приточные и вытяжные установки AVM изготавливаются в 10 типоразмерах в зависимости от размеров проходного сечения. Каждому типоразмеру соответствуют различные варианты комплектаций в зависимости от наборов функциональных блоков по требованию заказчика.

Особенности конструкции

Центральные кондиционеры AVM представляют собой набор последовательно размещенных функциональных блоков. Набор и размещение блоков зависит от технических требований, предъявляемых к изделию, месту его установки. Их использование позволяет сформировать установку для конкретного помещения и параметров воздушной среды.

Корпуса секций представляют собой жесткую каркасную конструкцию, выполненную из алюминиевого профиля, состыкованного стальными уголками с полипропиленовыми заглушками, установленную на стальных оцинкованных опорах. Каркас облицован сэндвич-панелями.

Трехслойные сэндвич-панели представляют собой легкую конструкцию, состоящую из двух стальных оцинкованных листов с пенополиуретановым наполнителем между ними. Пенополиуретан является негорючим материалом, теплопроводность которого в два раза меньше, чем у минеральной ваты или стекловолокна. Использование вышеуказанных материалов обеспечивает высокую стойкость данной конструкции к атмосферным воздействиям.

В конструкции предусмотрены быстросъемные сервисные панели для проведения ремонтных и профилактических работ, которые оснащаются ручками и специальным уплотнением.

Все внутренние металлические элементы конструкции секций выполнены из листовой оцинкованной стали. Крепежные элементы: заклёпки – алюминиевые, остальные метизы – оцинкованные.

В основе концепции разработки приточных и вытяжных установок AVM лежит принцип использования «свободного колеса» в вентиляторной секции агрегата. В установках применены рабочие колеса с назад загнутыми лопатками, установленные непосредственно на валу асинхронного трехфазного электродвигателя. Пуск и управление электродвигателем производится (в зависимости от выбранной комплектации) либо посредством частотного регулятора оборотов, либо посредством устройства двухступенчатого (плавного) запуска (для двигателей малой мощности возможен прямой электромонтаж).

Маркировка

AVM 5000 P / B1 / К1 / G22. F3. N3. C2. V40 — 04х30. H1 / B1

AVM – обозначение центрального кондиционера

5000 – типоразмер кондиционера (2000, 3000, 5000, 6000, 7000, 9000, 12000, 15000, 18000 и 21000)
P – сторона обслуживания по ходу воздуха (L – левая, Р – правая)
B1 – гибкая вставка
K1 – заслонка
G22 – типоразмер секции: (А – без вент-блока, G – c вентблоком)
F3 – фильтр (3 – степень очистки)
N3 – блок водяного нагрева (3 – рядность нагревателя)
С2 – блок охладителя (С1 – водяного; С2 – фреонового)
V40 – маркировка рабочего колеса
04 – мощность электродвигателя по паспорту, кВт
30 – обороты эл. двигателя по пас-порту в минуту (х100)
H1 – шумоглушитель (Н1 – укороченный; Н2 – нормальный)
B1 – гибкая вставка



Комплект поставки

Центральные кондиционеры AVM поставляются в виде готового к установке моноблока. Если по количеству функциональных блоков возможность разместить их в одном моноблоке отсутствует, то кондиционеры поставляются в виде двух и более моноблоков. Заказываемая автоматика управления поставляется отдельно. Запасные части и инструмент в комплект поставки не входят.



Дополнительное оснащение

По заказу секции кондиционеров могут дополнительно оснащаться различными конструктивными доработками и дополнениями (элементы из нержавеющей стали, сервисные выключатели вентиляторов, сервоприводы заслонок, съёмные панели на петлях и т.п.).

График быстрого подбора AVM

График подбора VERTRO AVM

Типоразмеры VERTRO AVM





  • AVM 2000 (только одноэтажный): 474 х 466 мм,
  • AVM 3000 (только одноэтажный): 574 х 566 мм,
  • AVM 5000 (только одноэтажный): 774 х 566 мм,
  • AVM 6000 (только одноэтажный): 774 х 666 мм,
  • AVM 7000 (только одноэтажный): 774 х 776 мм,
  • AVM 9000 (только одноэтажный): 874 х 866 мм,
  • AVM 12000 (только одноэтажный): 974 х 966 мм,
  • AVM 15000 (только одноэтажный): 1074 х 1066 мм,
  • AVM 18000 (только одноэтажный): 1174 х 1166 мм,
  • AVM 21000 (только одноэтажный): 1274 х 1266 мм,
  • AVM 2000 (только одноэтажный): 474 х 466 мм,
  • AVM 3000 (только одноэтажный): 574 х 566 мм,
  • AVM 5000 (только одноэтажный): 774 х 566 мм,
  • AVM 6000 (только одноэтажный): 774 х 666 мм,
  • AVM 7000 (только одноэтажный): 774 х 776 мм,
  • AVM 9000 (только одноэтажный): 874 х 866 мм,
  • AVM 12000 (только одноэтажный): 974 х 966 мм,
  • AVM 15000 (только одноэтажный): 1074 х 1066 мм,
  • AVM 18000 (только одноэтажный): 1174 х 1166 мм,
  • AVM 21000 (только одноэтажный): 1274 х 1266 мм

Функциональные секции

Вентилятор

    • Предназначен для создания воздушного потока;
    • Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
    • Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева.

Вентилятор с резервным двигателем

    • Предназначен для создания воздушного потока;
    • Рабочее колесо установлено на валу резервного электродвигателя;
    • Соединение электродвигателей через клиноременную передачу позволяет оперативно восстановить работоспособность системы в случае выхода из строя основного электродвигателя.

Водяной нагреватель

    • Предназначен для нагрева воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Патрубки для слива теплоносителя и выпуска воздуха из контура теплообменника.

Электрический нагреватель

    • Предназначен для нагрева воздушного потока;
    • Нагревательные элементы трубчатого типа с оребрением, выполненным из стальной гофрированной ленты;
    • Мощность 30, 45, 60, 75, 90, 120 кВт;
    • Оснащен двумя термостатами защиты от перегрева: по температуре воздуха и по температуре корпуса.

Водяной охладитель

    • Предназначен для охлаждения воздушного потока;
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип холодоносителя – вода или незамерзающие смеси.

Фреоновый охладитель

    • Предназначен для охлаждения воздушного потока;<
    • Эффективный медно-алюминиевый теплообменник;
    • Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
    • Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
    • Тип хладагента – R407C, R410a.

Фильтр

    • Предназначен для очистки воздушного потока от пыли и других твёрдых частиц;
    • Низкое аэродинамическое сопротивление;
    • Высокая пылеёмкость (долгий срок службы);
    • Степень очистки: G3, F5, F7, F9, H11, H12, H13, H14.

Шумоглушитель

    • Предназначен для снижения аэродинамического шума, создаваемого вентилятором в центральных кондиционерах;
    • Эффективное шумопоглощение в широком диапазоне частот;
    • Шумопоглощающий материал – минеральная вата.

Регулирующая заслонка

    • Предназначена для перекрытия вентиляционного канала и регулирования потока воздуха;
    • Корпус и поворотные лопатки из алюминиевого профиля;
    • Шестерёнчатый привод из термостойкого пластика;
    • Резиновые уплотнители на каждой поворотной лопатке для увеличения герметичности и снижения риска примерзания;
    • Шток квадратного сечения для исключения проскальзывания.

Утепленная заслонка (КВУ)

    • Предназначена для перекрытия вентиляционного канала;
    • Корпус из оцинкованой стали, лопатки из алюминиевого профиля с замковым примыканием;
    • Рычажно-тяговый механизм передачи движения от привода к лопаткам;
    • ТЭНы для подогрева мест соприкосновения лопаток;
    • Клеммная коробка на корпусе для подключения.

Гибкая вставка

    • Предназначена для присоединения центральных установок к воздуховодам прямоугольного сечения;
    • Изолирующий материал на основе винила предотвращает передачу вибрации от центрального кондиционера к воздуховодам;
    • Фланцы из оцинкованной стали обеспечивают надежное и герметичное соединение.

Варианты исполнения

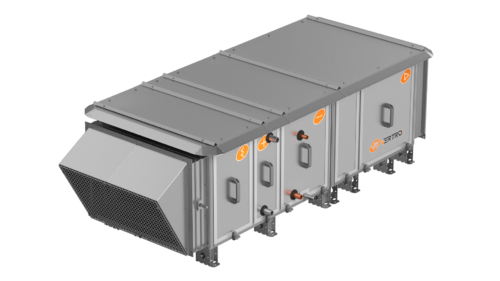

Крышное исполнение AVM

  • Исполнение для установки снаружи помещения;
  • Монтируется крыша, защищающая от попадания осадков и козырек на входном (выходном) отверстии для воздуха.

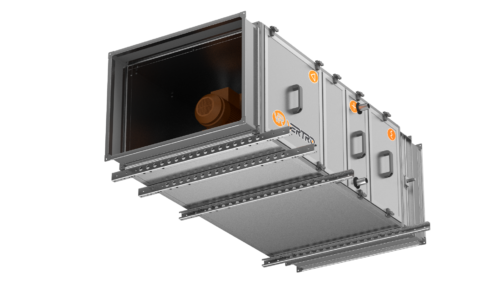

Подвесное исполнение AVM

  • Подвесное исполнение возможно для типоразмеров до AVM 9000;
  • Реализуется при помощи нескольких профилей (типа монтажной траверсы), с настраиваемой длиной.
